Hvordan sjekke slakkjusteringer: En komplett veiledning

Hvordan sjekke Slakkjusteringer : Det direkte svaret

For å kontrollere slakkjusteringer, sett på bremsene helt og hold dem, og mål deretter skyvestangens slag ved hvert bremsekammer. Støttestangens slaglengde må ikke overstige 2 tommer (50,8 mm) for de fleste standard bremsekamre ved full bremsing på 90–100 psi. Hvis slaget er over den lovlige grensen, trenger slakkjusteringen øyeblikkelig justering eller utskifting. Dette er kjernesjekken - alt annet bygger på toppen av det.

Slakkjusteringer er den mekaniske koblingen mellom bremsekammerets skyvestang og bremsekamakselen. Når de er ute av justering, er bremsene dine i praksis svakere, stopplengden øker, og i en veikontroll kan kjøretøyet settes ut av drift. Å forstå hvordan du sjekker dem riktig - og hvor ofte - er avgjørende for enhver lastebilsjåfør, flåtemekaniker eller eier-operatør.

Forstå hva Slack Adjusters faktisk gjør

Før du hopper inn i inspeksjonstrinnene, hjelper det å forstå rollen til slakkjusteringer i luftbremsesystemet. Ettersom bremsebelegg slites ned over tid, øker avstanden mellom belegget og trommelen. Uten kompensasjon vil bremsekammerets skyvestang måtte reise lenger for å bruke bremsene - til slutt reise så langt at bremsekraften blir utilstrekkelig eller skyvestangen overskrider dets effektive slagområde.

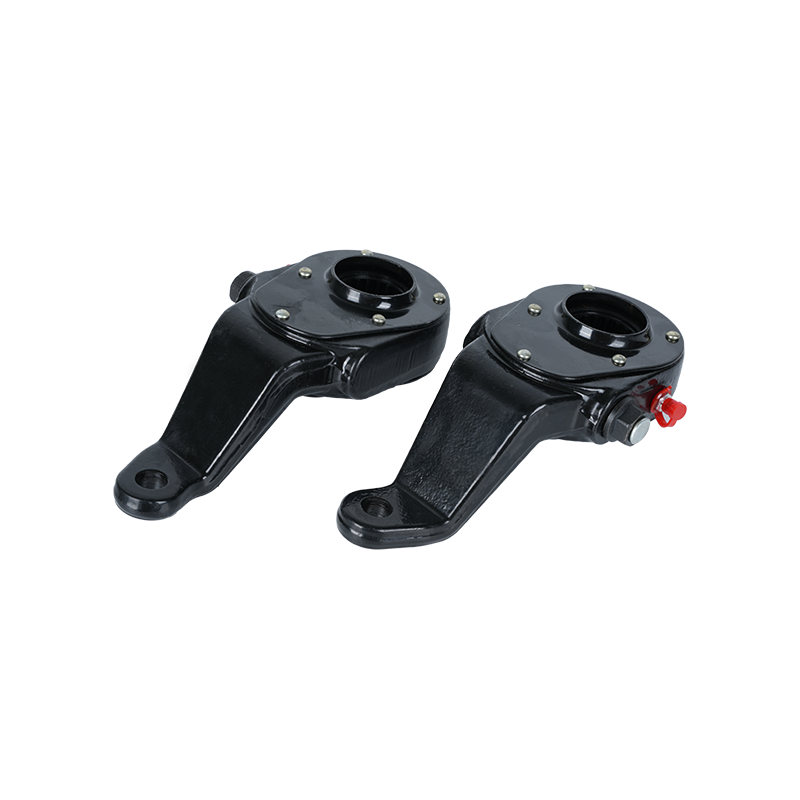

Slakkjusteringer kompenserer for denne slitasjen. De er i hovedsak en spakarm med en snekkegirmekanisme som roterer S-kammen (eller kilekammen) for å holde bremseskoene nær nok til trommelen for effektiv bremsing. Det er to hovedtyper:

• Manuelle slakkjusteringer — Krev periodisk håndjustering med en skiftenøkkel for å rotere justeringsbolten. De finnes fortsatt på eldre kjøretøy og noen tilhengeraksler.
• Automatiske slakkjusteringer (ASA) — Designet for å justere seg selv under normale bremseanvendelser. De ble obligatoriske på alle nye luftbremsede nyttekjøretøyer i USA etter 20. oktober 1994 i henhold til FMCSA-forskriftene.

En vanlig og farlig misforståelse er at automatiske slakkjusteringer aldri trenger å kontrolleres fordi de justerer seg selv. Dette er feil. En ASA som er ute av justering er et tegn på et dypere mekanisk problem - slitte gaffelbolter, en dårlig kamakselbøssing, en skadet ASA-mekanisme - og å justere den manuelt er bare en midlertidig oppdatering. FMCSA og bremseprodusenter understreker begge at en riktig fungerende ASA bør opprettholde riktig justering, så en ut-av-justert ASA trenger diagnose, ikke bare etterstramming.

Verktøy du trenger før du starter

Å sjekke slakkjusteringer krever ikke dyrt spesialutstyr, men du trenger det riktige grunnleggende for å få nøyaktige, sikre målinger.

• En linjal eller målebånd merket i tommer og millimeter
• Kritt eller en malingsmarkør for å markere skyvestangen
• En 9/16-tommers eller 5/8-tommers skiftenøkkel (for manuell justering om nødvendig)
• Hjulklosser for å hindre kjøretøyets bevegelse
• Vernebriller og hansker
• En lufttilførsel - kjøretøyet må ha fullt systemlufttrykk, typisk 90–100 psi, før du bremser for måling

Blokker alltid hjulene før du går under eller i nærheten av hjulene. Selv med parkeringsbremsen på, ikke stol kun på at bremsesystemet holder kjøretøyet under inspeksjon.

Trinn-for-trinn: Slik kontrollerer du slakkjusteringer på riktig måte

Trinn 1 — Bygg fullt lufttrykk

Start kjøretøyet og la luftsystemet bygge opp til fullt driftstrykk. De fleste luftbremsesystemer opererer ved 100–120 psi, og du trenger minimum 90 psi for en gyldig trykkstangslagmåling. Testing ved lavt lufttrykk gir en feilaktig kort slagavlesning og kan få deg til å tro at bremsene er riktig justert når de ikke er det.

Trinn 2 — Merk Pushrod i hvile

Med bremsene helt utløst (ingen pedalpåføring, parkeringsbrems av hvis det er trygt å gjøre det), bruk kritt eller en malingsmarkør for å merke skyvestangen rett ved fronten av bremsekammeret. Dette er ditt nullreferansepunkt. Gjør merket godt synlig slik at du kan måle nøyaktig etter bremsing.

Trinn 3 — Sett på bremsene og hold

Få en annen person til å sette på og holde fotbremsen på omtrent 90 psi, eller bruk et bremseverktøy hvis du arbeider alene. Bremsene må være helt på og holdes mens du måler - ikke pumpet eller delvis påsatt. Delvis påføring vil gi en kortere slagavlesning og en falsk følelse av korrekt justering.

Trinn 4 — Mål Pushrod Stroke

Mål avstanden fra forsiden av bremsekammeret til krittmerket. Dette er det påførte skyvestangslaget. Sammenlign denne målingen med det lovlige maksimum for bremsekammertypen og -størrelsen på kjøretøyet ditt. Et slag som overskrider maksimum er en tilstand som ikke er i bruk i henhold til FMCSA-forskriftene.

Trinn 5 — Sjekk slakkjusteringsarmlengden

Mens du er ved hvert hjul, kontroller også selve slakkjusteringsarmen visuelt. Armen skal være vinkelrett (omtrent 90 grader) på skyvestangen når bremsene er helt på. Hvis armvinkelen er betydelig mindre enn 90 grader når bremsene aktiveres, reduseres den mekaniske fordelen, noe som betyr at bremsekraften ved hjulet blir kompromittert selv om støtstangslaget virker akseptabelt.

Trinn 6 — Se etter fri bevegelse (manuell push-test)

Med bremsene utløst, ta tak i den slappe justeringsarmen og forsøk å skyve og dra den for hånd. Det skal være svært lite fri bevegelse - vanligvis ikke mer enn 25,4 mm (1 tomme) på enden av armen. For stort fritt spillerom indikerer slitte gaffelstifter, en løs forbindelse eller intern slitasje i selve slakkjusteringen. Denne testen er rask og gir deg en følelse av den generelle helsen til mekanismen før du i det hele tatt ser på slagmålinger.

Maksimal skyvestangslaggrenser etter kammertype

Maksimalt tillatt trykkstangslag avhenger av type og størrelse på bremsekammeret. Disse verdiene kommer fra FMCSA 49 CFR Part 393.47 og er mye brukt over hele Nord-Amerika. Hvis slagmålet ditt er lik eller overstiger disse grensene, må kjøretøyet ikke brukes før bremsene er justert eller reparert.

Kontroller alltid din spesifikke kammertype og størrelse. Kammerstørrelsesnummeret er typisk stemplet på selve kammerhuset. Hvis du ikke finner den, sjekk kjøretøyets vedlikeholdsmanual eller OEM-bremsspesifikasjonene for den akselen.

Hvordan justere en slakkjustering manuelt (manuell type)

Hvis kjøretøyet ditt har manuelle slakkjusteringer og støtstangslaget er utenfor det akseptable området, her er hvordan du bringer dem tilbake til spesifikasjonene. Denne prosessen bør bare utføres etter at kjøretøyet er sikkert blokkert og luftsystemet er skikkelig ladet.

1. Slipp alt lufttrykk fra bremsekamrene og sørg for at parkeringsbremsen også er utløst, slik at bremsene er helt av.
2. Finn justeringsbolten på slakkjusteringen - det er vanligvis en firkantet eller sekskantbeslag på siden av justeringskroppen, noen ganger dekket av en gummistøvel.
3. Bruk en 9/16-tommers eller 5/8-tommers skiftenøkkel (avhengig av justeringsmodellen) for å vri justeringsbolten med klokken. Hver kvart omgang flytter bremseskoene nærmere trommelen. Snu sakte og sjekk mens du går.
4. Slutt å snu når du føler motstand, noe som betyr at skoene kommer i kontakt med trommelen.
5. Skru av justeringsbolten en kvart til en halv omdreining mot klokken for å gi riktig løpeklaring mellom skoene og trommelen.
6. Sett på bremsene på nytt ved 90 psi og mål trykkstangslaget på nytt. Målslaget for de fleste systemer er mellom 1,0 og 1,5 tommer (25–38 mm), godt innenfor maksimumsgrensen.
7. Snurr hjulet for hånd med bremsene helt frigjort. Hjulet skal rotere fritt uten drag. Hvis det er drag, skru av justeringsanordningen litt mer.

Manuelle slakkjusteringer bør kontrolleres ved hvert forebyggende vedlikeholdsintervall og når bremseytelsen føles dårlig. En vanlig bransjeanbefaling er å inspisere manuelle slakkjusteringer hver 10 000–15 000 miles eller som spesifisert av kjøretøyprodusenten.

Sjekke automatiske slakkjusteringer: Hva du skal se etter utover slag

Automatiske slakkjusteringer justerer seg selv, men de krever fortsatt regelmessig inspeksjon. Støttestangskontrollen forblir den samme - samme måleprosess, samme grenser. Det er imidlertid tilleggsartikler å inspisere på en ASA som ikke gjelder manuelle typer.

Clevis Pin and Yoke Tilstand

Gaffelpinnen kobler skyvestangen til slakk justeringsarmen. En slitt eller løs gaffelstift skaper slark som reduserer bremseeffektiviteten og kan forstyrre ASAs selvjusterende mekanisme. Inspiser visuelt for slitasje, splintens integritet og eventuell side-til-side-bevegelse ved gaffelforbindelsen. Skift ut en pinne som viser synlig slitasje eller løshet.

Kamakselbøssing og splineslitasje

Slakkjusteringen festes til bremsekamakselen via en spline. Hvis kamakselbøssingene er slitt, beveger kamakselen seg sideveis eller radialt i stedet for å rotere rent. Denne sidebevegelsen kan lure ASA til å over- eller underjustere. Ta tak i enden av slakk justeringsarmen og prøv å flytte den fra side til side mens bremsene slippes — mer enn omtrent 1/8 tomme av sidespill på armspissen signaliserer vanligvis slitte kamakselbøssinger , som trenger umiddelbar oppmerksomhet.

Sperre- og snekkegirmekanisme

Inne i ASA er en pal-og-skralle eller snekkegirmekanisme som gjør selve justeringsarbeidet. Du kan ikke inspisere dette direkte uten demontering, men symptomer på intern svikt inkluderer en ASA som gjentatte ganger går ut av justering i løpet av kort tid etter innstilling, eller en som overjusterer og forårsaker bremsemotstand. Hvis du ser et av disse mønstrene på en spesifikk hjulposisjon, trenger ASA selv sannsynligvis utskifting.

Smørepunkter

Mange slakkjustere har en smørenipling (Zerk fitting) for smøring. Se OEM-spesifikasjonen for smøretype og -intervall. Meritor anbefaler for eksempel å smøre ved hvert PM-intervall med NLGI Grade 2 litiumbasert fett. Undersmurte slakkjusteringer slites raskere innvendig og kan sette seg fast, noe som forhindrer riktig selvjustering.

Tegn på at slakkjusteringene dine svikter eller allerede har sviktet

Ikke alle problemer med slakkjustering blir fanget opp under en planlagt inspeksjon. Sjåfører og mekanikere bør være oppmerksomme på følgende advarselsskilt som peker direkte på problemer med slakkjustering, selv mellom formelle kontroller.

• Økt stopplengde — Hvis kjøretøyet bruker merkbart lengre tid på å stoppe enn normalt, er utjusterte slakkjusteringer noe av det første som må sjekkes. Selv et enkelt utjustert hjul kan redusere bremseeffektiviteten betydelig.
• Kjøretøy trekker seg til siden under bremsing — Hvis den ene siden har riktig justerte bremser og den andre ikke har det, vil kjøretøyet trekke mot siden med mer bremsekraft. Dette er et klassisk tegn på ulik slakkjustering mellom sidene av en aksel.
• Bremsemotstand eller hjulvarme — En overjustert slakkjustering holder skoene for nær trommelen. Dette forårsaker konstant lyskontakt, og genererer varme. Et hjul som er varmt å ta på etter en normal kjøring (ikke etter kraftig bremsing) er en sterk indikator på bremsemotstand fra en overjustert justeringsanordning.
• Svak eller svampete bremsefølelse — Et luftbremsesystem som føles som om det trenger mer pedalvandring enn vanlig, eller som ser ut til å reagere sakte, kan indikere slakke justeringer som har gått for langt ut av justeringen, som krever overdreven trykkstangslag før bremsekraften utvikles.
• Brudd på brudd ved veikontroll — FMCSA-bremseinspektører sjekker skyvestangslaget som en del av nivå 1-inspeksjoner. I en CVSA-veikantstudie fra 2019 var brudd på bremsejustering blant de 5 mest vanlige forholdene utenfor drift , som står for en betydelig del av OOS-bestillinger for kommersielle kjøretøy i Nord-Amerika. Hvis kjøretøyet ditt er flagget, kjører du sannsynligvis allerede med slakkjusteringer langt over grensene.
• Synlig skade eller korrosjon — Sprukket justeringshus, fastklemte justeringsbolter, manglende støvdeksler eller kraftig korrosjon på gaffelen og pinnene peker på en slakk justeringsanordning som trenger nærmere inspeksjon eller utskifting, selv om slagmålet fortsatt faller innenfor grensene.

Hvor ofte bør slakkjusteringer kontrolleres

Hyppigheten av inspeksjon av slakkjustering avhenger av type operasjon, kjøretøytype og om du har manuelle eller automatiske justeringer. Her er en praktisk oversikt:

Sjåfører som utfører inspeksjoner før turen bør gjøre en rask visuell sjekk av slakk justeringsarmposisjon og se etter åpenbare fysiske skader hver eneste dag. Måling av skyvestangslag med linjal er ikke nødvendig på hver førtur, men den bør være en del av hver planlagte PM og når bremseytelsen føles unormal.

Vanlige feil ved kontroll av slakkjusteringer

Selv erfarne mekanikere gjør av og til feil under inspeksjoner av slakkjustering som fører til falske avlesninger eller tapte problemer. Dette er de vanligste det er verdt å vite om.

Måling ved lavt lufttrykk

Testing av trykkstangslag under 90 psi gir en kortere slagavlesning enn den faktiske påførte tilstanden. Kontroller alltid lufttrykket før du starter målinger. Mange mekanikere glemmer å sjekke måleren og ender opp med en falsk pasning på slaglengden.

Manuell justering av en automatisk slakkjustering uten å diagnostisere årsaken

Dette er den vanligste og farligste feilen ved vedlikehold av slakkjustering. Hvis en ASA er ute av justering, er noe mekanisk galt - slitte foringer, dårlig gaffel, bøyde komponenter. Å justere den manuelt og kjøre vekk løser ingenting. ASA vil raskt gå ut av justering, og den underliggende skaden fortsetter å forverres. Finn og fiks alltid årsaken.

Ignorerer individuell akselvariasjon

Et kjøretøy med en styreaksel, to drivaksler og to tilhengeraksler har slakkjusteringer ved hver hjulposisjon - det kan være 10 eller flere individuelle justeringsanordninger. Hver og en må kontrolleres individuelt. Det er ikke tilstrekkelig å kontrollere ett hjul per aksel og anta at den andre siden er identisk. Bremseslitasje, veiforhold og mekanisk slitasje varierer hjul til hjul.

Hopp over gratisspill-håndsjekken

Mange mekanikere hopper over den manuelle push-pull-testen på slakk justeringsarmen, og stoler kun på trykkstangslagmålingen. Imidlertid kan slitte gaffelstifter og andre tilkoblingsproblemer bestå en slagtest mens de fortsatt representerer et sikkerhetsproblem. Håndsjekken tar omtrent 10 sekunder per hjul og fanger opp problemer linjalen savner.

Overjustering av manuelle slakkjusteringer

Hvis du dreier justeringsbolten for langt, resulterer det i bremsemotstand, overdreven varmeoppbygging og for tidlig slitasje på trommel og belegg. Etter justering, snurr du alltid hjulet for hånd med bremsene helt frigjort for å bekrefte fri rotasjon før du kjører kjøretøyet.

Når skal du bytte i stedet for å justere slakkjusteringer

Det er situasjoner der justering ikke er det riktige svaret og full utskifting er nødvendig. Å vite forskjellen sparer tid og forhindrer gjentatte feil.

• ASA går ut av justering gjentatte ganger i løpet av kort tid til tross for korrekt installasjon og ingen slitte eksterne komponenter - intern mekanismefeil, skift ut enheten.
• Justeringshuset er sprukket eller fysisk skadet fra veiavfall eller kollisjon.
• Splineforbindelsen mellom slakkjusteringen og kamakselen er slitt eller avrundet, og forårsaker utglidning i stedet for positiv drift.
• Justeringsmekanismen på en manuell justering sitter fast og kan ikke dreies selv med passende verktøy og penetrerende smøremiddel.
• Justerarmlengden samsvarer ikke med erstatningsspesifikasjonen for den akselen. Blanding av armlengder på samme aksel skaper ulik bremsekraft side til side.
• Korrosjon har penetrert til de interne komponentene, som vist av fett som er misfarget, vannaktig eller inneholder metallpartikler når justeringsanordningen er smurt.

Utskifting av slakkjustering er ikke en komplisert jobb, men det krever å matche riktig armlengde, splinetall og bremsekammerklokkeposisjon til den originale enheten. Kontroller alltid disse tre spesifikasjonene før du installerer en erstatning. En slakkjustering installert med feil armlengde endrer den effektive mekaniske fordelen og vil resultere i enten en over- eller underslag tilstand som ikke kan korrigeres ved justering alene.

Regulatorisk kontekst: hvorfor det er viktig å få dette riktig

Bremsejustering er en av de strengest håndhevede aspektene ved samsvar med nyttekjøretøy i Nord-Amerika. I henhold til FMCSA-forskrifter kan et nyttekjøretøy med brudd på bremsejustering settes umiddelbart ut av drift - sjåføren kan ikke flytte kjøretøyet før reparasjoner er utført på stedet eller kjøretøyet er tauet.

I henhold til 49 CFR 393.47 er et kjøretøy ute av drift hvis et bremsekammer har et trykkstangslag som oppfyller eller overskrider maksimalgrensen for den kammertypen og størrelsen. Det er ingen nådemargin - ved grensen betyr ute av drift, ikke nærme seg grensen. Dette gjør det spesielt viktig å målrette slagmålinger som er godt innenfor grensene, ikke bare så vidt under dem.

Utover føderale forskrifter, påvirker bremsejustering direkte ulykkesansvaret. I kollisjonsundersøkelser som involverer nyttekjøretøyer, er bremseinspeksjoner og vedlikeholdsprotokoller blant de første dokumentene som er gjennomgått. En historie med riktige, dokumenterte slakkjusteringskontroller og justeringer viser due diligence. Mangel på poster – eller poster som viser gjentatte forhold som ikke er justert – kan ha betydelig innvirkning på ansvarsutfall i rettssaker.

Commercial Vehicle Safety Alliance (CVSA) gjennomfører regelmessige håndhevingsarrangementer ved veikanten, den mest fremtredende er den årlige bremsesikkerhetsuken, der inspektørene spesifikt retter seg mot bremsejustering og tilstandsbrudd. Under CVSA Brake Safety Week 2022 satte inspektører omtrent 13 % av inspiserte nyttekjøretøyer ut av drift for bremserelaterte brudd — et tall som har holdt seg hardnakket jevnt år over år, noe som indikerer at dette fortsatt er et utbredt flåtevedlikeholdsproblem.
