Smører du slakkjusteringer? Hva du trenger å vite

Det direkte svaret: Bør du smøre slakkjusteringer?

Ja - men bare spesifikke deler av en slakkjustering krever smøring, og påføring av fett på feil områder kan faktisk forårsake alvorlige problemer. Automatiske slakkjusteringer (ASA-er) krever fett ved gaffelpinnen, ankerbrakettbøssingen og bremsekamakselens splines, men selve den innvendige justeringsmekanismen skal aldri oversvømmes med fett. Manuelle slakkjusteringer følger en lignende regel: smør dreiepunktene og kamakselen, men ikke pakk det interne snekkegirhuset med tungt fett med mindre produsentens servicehåndbok uttrykkelig krever det.

Denne forskjellen er viktig fordi en slakk justering som er oversmurt på feil sted kan utvikle en falsk følelse av riktig justering. Fettmigrering inn i justeringsanordningens indre girmekanisme kan låse den hydraulisk, forhindrer den i å justere seg selv og føre til utjusterte bremser - en av de viktigste årsakene til brudd på bremserelaterte nyttekjøretøyer i Nord-Amerika.

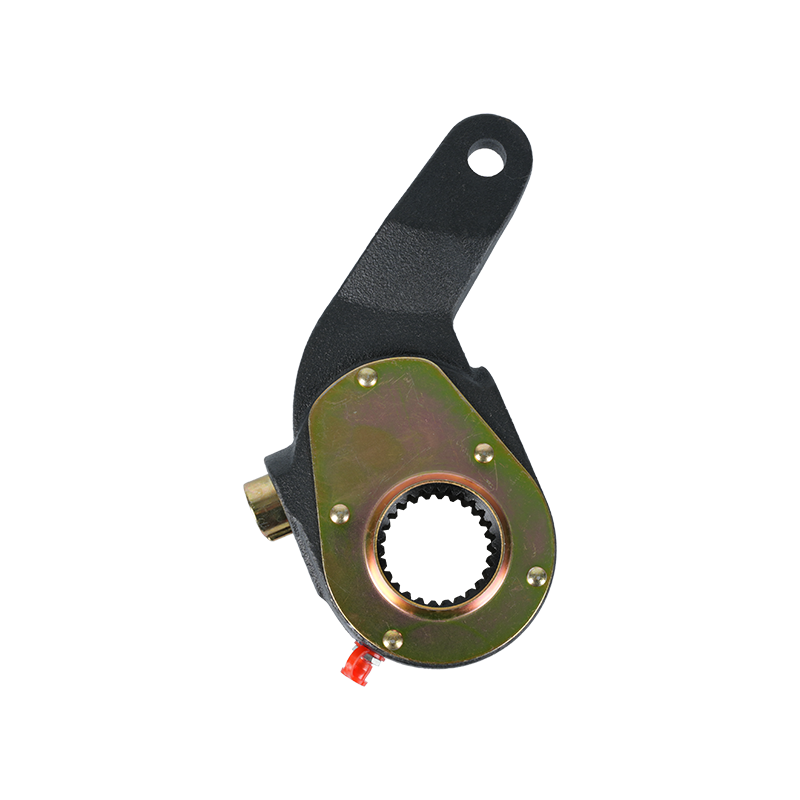

Hva en Slack Adjuster faktisk gjør

Før du dykker inn i smørespesifikasjonene, hjelper det å forstå den mekaniske rollen til en slakkjustering i et luftbremsesystem. Slakkjusteringen er spaken som kobler bremsekammerets skyvestang til S-cam (eller kile) bremseenhet. Ettersom bremsebeleggene slites ned over tid, øker avstanden mellom belegget og trommelen - noe som betyr at støtstangen må reise lenger for å aktivere bremsene. Hvis reiseavstanden blir for lang, reduseres bremsekraften dramatisk.

A manuell slakkjustering krever at en tekniker med jevne mellomrom roterer en justeringsbolt for å ta opp slakk. An automatisk slakkjustering (ASA) registrerer overflødig skyvestangvandring og selvkorrigerer ved hjelp av en intern enveis clutch og snekkegirmekanisme. Federal Motor Carrier Safety Administration (FMCSA) ga mandat til bruk av automatiske slakkjusteringer på nyproduserte luftbremsede kjøretøyer i USA fra og med 1994. I dag er praktisk talt alle kommersielle lastebiler og tilhengere på nordamerikanske veier utstyrt med ASA-er.

Den kritiske takeaway: begge typer inneholder bevegelige metalldeler som opererer under betydelig belastning og vibrasjon. Uten riktig smøring på de riktige punktene akselererer slitasjen raskt, justeringen blir upålitelig, og bremseytelsen forringes på måter som ikke alltid er åpenbare for sjåføren.

Hvilke deler av en slakkjustering trenger fett

Ulike komponenter i slakkjusteringsenheten har forskjellige smørekrav. Å behandle hver beslag eller port på samme måte er en vanlig feil som gjøres under vedlikehold av flåten. Her er en oversikt over de viktigste smørepunktene:

Clevis Pin og Clevis Bracket

Gaffelpinnen kobler bremsekammerets skyvestang til slakk justeringsarmen. Dette koblingspunktet er utsatt for veiavfall, fuktighet og konstant bevegelse. Påfør et lett strøk med litiumbasert eller flerbruksfett på gaffelpinnen ved hvert planlagte PM-intervall , vanligvis hver 25 000 miles for de fleste klasse 8 operasjoner. En grepet gaffelstift kan begrense bremsepåføringen og skape en farlig etterslep i bremseresponsen.

Ankerbrakettbøssing

Ankerpinnen og dens bøssing er der slakkjusteringskroppen svinger under bremsing. Denne bøssingen opplever betydelig friksjon under belastning. De fleste produsenter av slakkjustering inkluderer en smørenipling (Zerk-fitting) på dette stedet. Bruk 2–3 pumper med fett til du ser en liten rensing i kantene – dette indikerer at det gamle fettet har blitt fortrengt og det nye fettet har omringet bøssingen helt.

Bremsekamaksel og kamakselbøssinger

Mens det teknisk sett er en del av fundamentbremsen i stedet for selve slakkjusteringen, må S-cam og støttebøssingene smøres samtidig. Slakkjusteringen har direkte grensesnitt med kamakselkilene, og en tørr eller korrodert kamakselkileforbindelse vil forhindre riktig dreiemomentoverføring og kan føre til at justeringen slites ujevnt. CVSA-inspektører (Commercial Vehicle Safety Alliance) siterer jevnlig slitte eller tørre kamakselbøssinger som en medvirkende tilstand til utjusterte bremser.

Den interne girporten: Fortsett med forsiktighet

Noen automatiske slakkjusteringer, som de som er laget av Haldex og Meritor (nå en del av Meritor WABCO), har en smørenipling på kroppen til justeringen som fører til den interne mekanismen. Denne armaturen skal kun motta en eller to pumper med fett maksimalt. Oversmøring av denne porten er en av de hyppigst siterte årsakene til funksjonsfeil i den automatiske slakkjusteringen. Overflødig fett kan forstyrre den innvendige enveisclutchen, og føre til at justeringsanordningen slutter å kompensere for slitasje på bremsebelegg.

Fetttype betyr noe: Hva du skal bruke på slakkjustere

Ikke alle smørefett er kompatible med slakkjusteringskomponenter. Bruk av feil produkt kan føre til forringelse av forseglingen, akselerert slitasje eller forurensning av den indre mekanismen. Her er en sammenligning av vanlige fetttyper ved vedlikehold av bremser for nyttekjøretøy:

Sjekk alltid produsent av slakkjustering sin servicehåndbok for den nøyaktige fettspesifikasjonen. Haldex, for eksempel, spesifiserer et NLGI 1 eller 2 litium- eller kalsiumbasert fett for sine automatiske slakkjusteringer. Meritor anbefaler på samme måte en Multipurpose Chassis Grease (MPG) for utvendige beslag. Avvik fra spesifikasjonen – selv ved bruk av et "premium" fett – kan ugyldiggjøre garantidekning og akselerere komponentslitasje.

Hvor ofte bør slakkjusteringer smøres

Smøreintervaller varierer basert på driftsforhold, kjøretøybruk og produsentens veiledning. Imidlertid følger generell industripraksis disse referansene:

• Hver 25 000 miles eller 3. måned (avhengig av hva som kommer først) for over-the-road klasse 8 lastebiler som kjører i moderat klima
• Hver 10.000–15.000 miles for kjøretøy som kjører i alvorlige driftssykluser – konstruksjon, tømmerhogst, søppel eller operasjoner som involverer hyppige våte eller gjørmete forhold
• Ved hver bremseinspeksjon uavhengig av kjørelengde - FMCSA-forskrifter krever en bremseinspeksjon minst hver 90. dag for kommersielle motorkjøretøyer
• Hver gang en slakkjusterer fjernes for service, installeres på nytt eller skiftes ut - bør friskt fett påføres før enheten tas i bruk igjen

Det er verdt å merke seg at alvorlige driftsmiljøer forkorter smøreintervallene dramatisk. Kjøretøyer som regelmessig kjører gjennom vannoverganger, saltbehandlede vinterveier eller arbeidsplasser med mye støv bør være i den korteste enden av rekkevidden. Korrosjonsoppbygging på dreiepunkter og smørenipler er en primær årsak til for tidlig utskifting av slakkjustering - en komponent som kan koste alt fra $80 til $250 per enhet avhengig av merke og modell.

Trinn-for-trinn: Hvordan smøre en slakkjustering på riktig måte

Prosessen er grei, men oppmerksomhet på detaljer skiller en skikkelig smørejobb fra en som skaper problemer på veien. Her er en praktisk prosedyre som gjelder for de fleste automatiske slakkjusteringer:

1. Blokker hjulene og løsne fjærbremsene. Du trenger bremsene helt utløst for å kunne vurdere og få tilgang til alle smørepunkter. Arbeid aldri under et kjøretøy med bremser aktivert som eneste sikring.
2. Inspiser visuelt slakkjusteringen og komponentene rundt. Se etter tegn på sprukne støvler, manglende smørenippelhetter, ruststriper fra dreiepunkter eller åpenbare fysiske skader. Hvis justeringshuset er sprukket eller armen er bøyd, er ikke smøring løsningen - enheten må skiftes ut.
3. Rengjør hver smørenipling (Zerk) før du påfører fett. Bruk en stålbørste eller fille for å fjerne skitt, rust og gammelt fettopphopning rundt monteringshodet. Pumping av fett over en skitten fitting skyver forurensninger direkte inn i lageret eller bøssingen.
4. Fest smørepistolen godt til beslaget. En løs kobling sløser med fett og kan skade monteringsnålen. Hvis fittingen ikke aksepterer fett, kan den bli blokkert eller grepet - bytt ut fittingen før du fortsetter.
5. Påfør fett sakte og tell pumpene dine. For utvendige dreiepunkter (gaffelbolt, ankerbøssing), pump til du ser lett tømming ved tetningskantene. For den innvendige justeringsbeslaget (hvis tilgjengelig), begrense deg til maks. 1–2 pumper.
6. Tørk bort overflødig fett. Fett som er igjen på utsiden av justeringshuset tiltrekker seg støv og veirester, som danner en slipende pasta over tid. Rydd opp alt renset fett som har nådd bremsetrommelen eller beleggets kontaktområde - fettforurensning på bremsebelegg er et umiddelbart sikkerhetsproblem og krever utskifting av belegg.
7. Sett på smørenippelhettene igjen. Disse små plast- eller gummihettene beskytter monteringsnålen mot inntrenging av skitt mellom serviceintervallene. De er rimelige og ofte oversett, men de utgjør en meningsfull forskjell når det gjelder å passe lang levetid.
8. Sjekk skyvestangens slaglengde etter å ha fullført smøringen. Bruk en linjal eller bremseslagindikator for å bekrefte at skyvestangslaget er innenfor den tillatte grensen for bremsekammerstørrelsen. FMCSA ut-av-justeringsgrenser er: 1¾ tommer for Type 20, 1¾ tommer for Type 24, og 2 tommer for Type 30 kamre, blant andre. Hjerneslag utover disse grensene er et kritisk brudd på driften.

Tegn på at en slakkjustering ikke har blitt riktig smurt

Forsømt smøring viser seg ikke alltid som en umiddelbar feil. Ofte er nedbrytningen gradvis og viser seg som en kombinasjon av subtile og ikke så subtile symptomer. Se etter disse indikatorene:

• Overdreven skyvestangslag — en av de mest direkte konsekvensene av en beslaglagt eller ikke-funksjonell slakkjustering. Hvis justeringen ikke kompenserer for slitasje på fôret, vil slaget vokse gradvis lenger.
• Ujevn bremsing – hvis den ene siden av en aksel har en stiv gaffelbolt eller stiv ankerbøssing, vil den bremsen aktiveres og utløses annerledes enn den motsatte bremsen, noe som forårsaker drag i kjøretøyet under stopp.
• Ruststriper eller oransje misfarging rundt smørenipler og dreiepunkter – et synlig tegn på at fuktighet har kommet inn og aktivt korroderer kontaktflatene.
• Stive eller fastklemte smørenipler som ikke vil akseptere fett under normalt pistoltrykk — indikerer at armaturet eller passasjen bak den er blokkert med herdet gammelt fett eller korrosjonsavleiringer.
• Slipende eller hvinende lyder under bremsing som stammer fra fundamentets bremseområde i stedet for kontakten mellom klossen og rotoren — kan indikere at tørre kamakselbøssinger binder seg til akselen.
• Varme fra hjulenden etter en normal kjøring - en slemmende brems forårsaket av en fast slakk justering eller grepet skyvestangforbindelse kan generere betydelig varme ved trommelen og navet.

Når noen av disse tegnene vises, ikke bare smør på nytt og fortsett. En grundig inspeksjon av hele fundamentets bremsesystem er garantert. I mange tilfeller har en forsømt slakkjustering også latt kamakselbøssingene slites utover brukbare grenser, noe som krever ekstra deler og arbeid.

Automatiske vs. manuelle slakkjusteringer: Er smørereglene forskjellige

De eksterne smørepunktene – gaffelbolt, ankerbøssing, kamaksel – er i hovedsak de samme for både automatiske og manuelle slakkjusteringer. De interne forskjellene er der de to typene divergerer i vedlikeholdsfilosofi.

Manuelle slakkjusteringer

Manuelle slakkjusteringer har en enklere intern konstruksjon - i hovedsak et snekkegir koblet til en justeringsbolt. Noen design har en intern fettport; andre regnes som "smurt for livet" på fabrikken. For de som har en fettport, hjelper påføring av fett av og til med å bevare snekkegiret og forhindrer at korrosjon griper inn justeringsmekanismen. En manuell slakkjustering som ikke kan justeres fordi det innvendige snekkegiret har satt seg fast, er en av de vanligste årsakene til at manuelle enheter blir skrotet for tidlig. Regelmessig, men beskjeden innvendig smøring forhindrer dette.

Automatiske slakkjusteringer

Den interne mekanismen til en ASA er mer følsom. Enveisclutchen som muliggjør selvjustering er avhengig av et presist nivå av friksjon og mekanisk inngrep. For lite smøring og clutchdelene slites. For mye fett, spesielt fett med tunge kropper presset inn under trykk, og clutchen kan kobles ut hydraulisk - noe som betyr at justeringen vil slutte å justere seg selv uten at det er noen ytre indikasjon på feil. Bremsene vil fortsatt fungere, men de vil gradvis falle ut av justering ettersom foringene slites.

Dette er grunnen til at mange erfarne bremseteknikere følger en konservativ tilnærming: smør utvendige beslag ved hver PM, og la den interne ASA-porten være i fred med mindre produsentens intervall spesifikt krever det - eller med mindre justeringsanordningen bygges om.

Regulerings- og inspeksjonskontekst: Hvorfor riktig smøring har lovlig vekt

Bremsejustering er et av de mest håndhevede områdene av sikkerhetsregulering for kommersielle kjøretøy i USA og Canada. Under en CVSA Level I-inspeksjon – den mest omfattende veikantinspeksjonen – kontrollerer inspektørene støtstangslaget på hvert bremsekammer. Ute av justerte bremser er en automatisk ute av drift under FMCSA 49 CFR Part 393.47.

Under CVSA International Roadcheck 2023 utgjorde brudd på bremsejustering 40,3 % av alle brudd på bremser som ikke er i bruk — den største enkeltkategorien. En betydelig andel av disse tilfellene kan spores tilbake til funksjonsfeil eller forsømte automatiske slakkjusteringer. Transportører hvis kjøretøy er satt ut av drift, står ikke bare overfor nedetids- og forsinkelseskostnader, men også potensielle økninger i BASIC-score for CSA (Compliance, Safety, Accountability), som kan påvirke forsikringspriser og avsenderforhold.

Fra et ansvarssynspunkt skaper en bremserelatert krasj som involverer et kjøretøy med dokumentert vedlikeholdsforsømmelse enorm eksponering. Riktig slakkjusteringssmøring, registrert i vedlikeholdslogger, er en påviselig handling av due diligence. Dets fravær - spesielt hvis et PM-intervall ble hoppet over - kan brukes til å fastslå uaktsomhet i rettssaker etter en krasj.

Vanlige feil som gjøres ved smøring av slakkjusteringer

Selv erfarne teknikere faller inn i vaner som reduserer effektiviteten av slakkjusteringssmøring. Dette er de hyppigste feilene som er observert i flåtevedlikeholdsmiljøer:

• Pumper for mye fett inn i den interne ASA-porten. Som diskutert er dette sannsynligvis den mest skadelige feilen. Den innvendige armaturen på mange ASA-er er designet for å motta bare en svært liten mengde fett - ofte én pumpe eller mindre.
• Ikke rengjøring av beslagene før smøring. Forurenset fett som kommer inn i en lageroverflate forårsaker abrasiv slitasje som overgår fordelene ved selve smøringen.
• Hopp over gaffelpinnen fordi den ser fin ut utvendig. Gaffelstifter kan virke rustfrie på utsiden mens stift-til-øye-kontaktflaten korroderer innvendig. Hvis pinnen er vanskelig å flytte for hånd, er den allerede stiv nok til å påvirke bremseresponsen.
• Blanding av fetttyper. Tilsetning av et kalsiumsulfonatfett på toppen av en eksisterende litiumfettbase, eller omvendt, kan forårsake såpenedbrytning i den blandede sonen, og produsere en flytende rest med lav viskositet som gir minimal smøring og kan løpe på bremsebelegg.
• Forutsatt at en ny slakkjuster ikke trenger fett. Nye enheter kommer fra fabrikken med fett påført, men langvarig lagring eller feil håndtering kan føre til tørre dreiepunkter når enheten er installert. Kontroller alltid at det finnes fett på eksterne dreiepunkter før kjøretøyet tas i bruk igjen.
• Ikke registrere tjenesten i vedlikeholdsloggen. Uten dokumentasjon er det ingen måte å spore intervaller, identifisere problemmønstre eller forsvare seg mot regulatorisk eller juridisk gransking.

Når smøring ikke er nok: Bytte ut en slakkjustering

Ingen mengde smøring kan fikse en mekanisk defekt slakkjustering. Å vite når du skal erstatte i stedet for å vedlikeholde, er en viktig dømmekraft. Bytt ut enheten når du observerer noe av følgende:

• Justeringskroppen viser sprekker, synlig bøyning eller deformasjon ved armen
• Ankerbøssingen har for stor klaring - mer enn 0,030 tommer sidebevegelse i justeringsarmen er vanligvis grunnlag for utskifting
• En automatisk slakkjustering som gjentatte ganger går ut av justering etter å ha blitt trukket tilbake manuelt - dette er det klareste tegnet på intern mekanismesvikt
• Sperrhaken eller clutchmekanismen klikker hørbart eller føles løs når justeringsarmen oscilleres manuelt
• Smøredeler som er strippet, brukket av eller mangler helt og ikke kan erstattes uten demontering av justeringsanordningen

Bransjestandardens levetid for en kvalitetsautomatisk slakkjustering, når den er riktig vedlikeholdt, er vanligvis 500 000 til 750 000 miles. Enheter som blir forsømt - sjelden smurt, drevet i tøffe miljøer uten ekstra service - krever ofte utskifting med mindre enn halvparten av kjørelengden. Kostnadsforskjellen mellom et proaktivt vedlikeholdsprogram og reaktive utskiftingssykluser, multiplisert over en flåte på til og med 20 lastebiler, kan beløpe seg til titusenvis av dollar årlig i deler og arbeid alene, ikke medregnet nedetid.
