Justerer du slakkjusteringer med bremser satt eller sluppet?

Det direkte svaret: Bremser utløst for slakkjustering

Ved justering av a slakkjustering , må bremsene være helt løsnet. Dette er den riktige prosedyren for både manuelle slakkjusteringer og det første oppsettet av automatiske slakkjustere. Når bremsene er sluppet, trekkes bremseskoene tilbake fra trommelen, slik at justeringen kan bevege skyvestangen og kamakselen fritt uten å binde seg eller skape falske avlesninger. Forsøk på å justere med bremsene på, introduserer fjærspenning og friksjon som maskerer den virkelige slakk i systemet, noe som resulterer i en feiljustert brems som enten kan dra eller ikke gripe inn med nok kraft.

Denne regelen gjelder på tvers av luftbremsesystemer på kommersielle lastebiler, tilhengere og busser – ethvert kjøretøy underlagt FMCSA-forskrifter under 49 CFR Part 393. Bremsejustering påvirker stopplengden direkte. En bremse som er ute av justering med til og med en brøkdel av en tomme i skyvestangvandring kan redusere bremseeffektiviteten betraktelig, spesielt under nødstopp når konsekvent bremsetiming på tvers av alle aksler er kritisk.

Å forstå hvorfor bremsene må utløses – ikke bare at de må være – hjelper teknikere med å unngå vanlige feil og sikrer repeterbare resultater på tvers av forskjellige kjøretøy og bremsekonfigurasjoner.

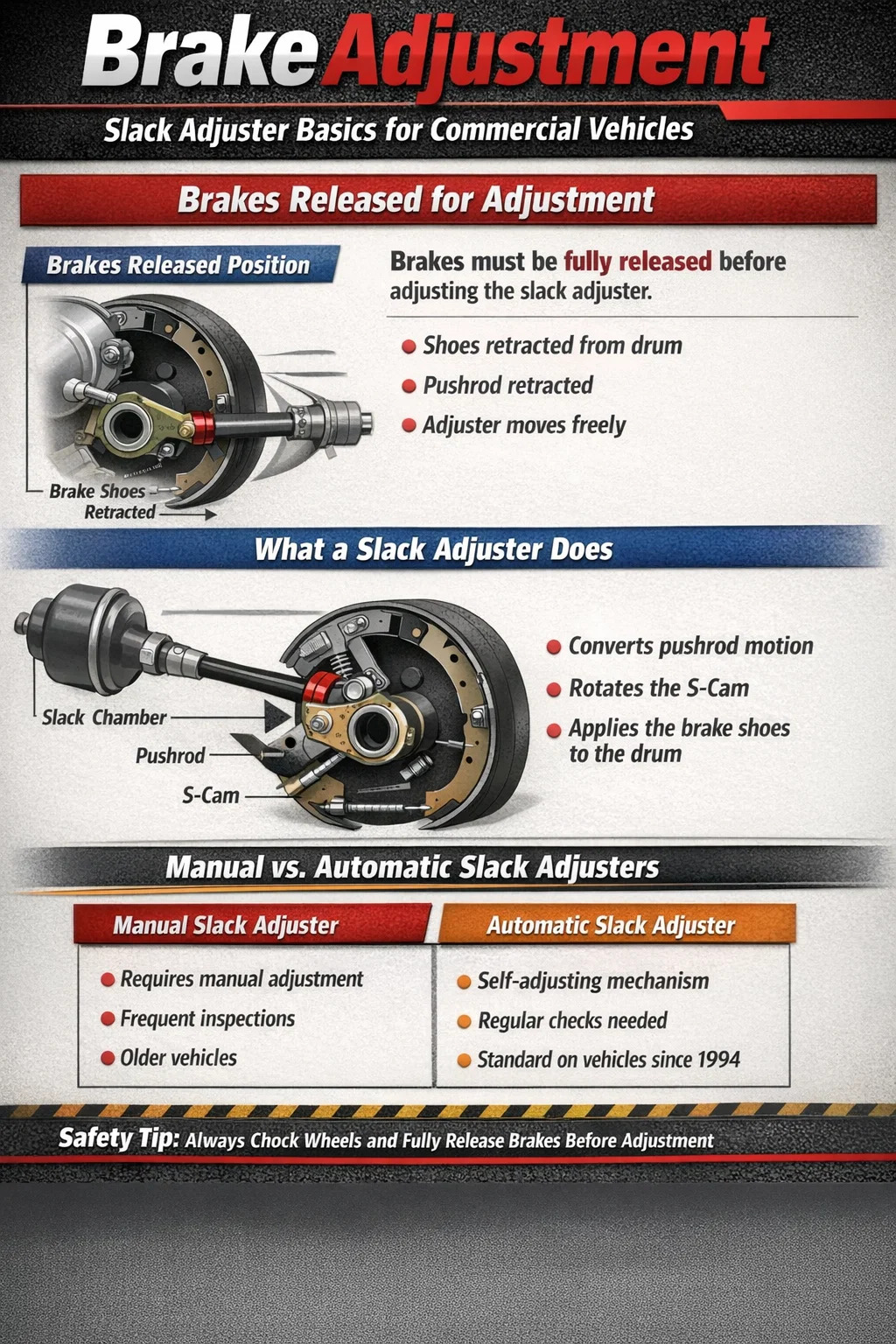

Hva en Slack Adjuster faktisk gjør

A slakkjustering er en spakarm som kobler bremsekammerets skyvestang til bremsekamakselen. Dens primære funksjon er å konvertere den lineære bevegelsen til skyvestangen til rotasjonskraft på S-kammen, som igjen skyver bremseskoene utover mot trommelen. "Slakken" den klarer refererer til den frie bevegelsen i systemet - gapet mellom bremseskoene og trommeloverflaten når bremsene ikke er på.

Ettersom bremsebelegg slites ned over tid, øker avstanden mellom skoen og trommelen. Hvis slakkjusteringen ikke er justert for å kompensere, må skyvestangen bevege seg lenger før bremsene aktiveres, noe som forsinker bremseresponsen og reduserer klemkraften. Dette er grunnen til at regelmessig inspeksjon og justering er obligatorisk i henhold til føderale og statlige kommersielle kjøretøyforskrifter.

Det er to typer slakkjusteringer i vanlig bruk:

• Manuelle slakkjusteringer — krever periodisk manuell justering med en skiftenøkkel. De retter seg ikke selv ettersom fôr slites og må inspiseres og justeres med jevne mellomrom.
• Automatiske slakkjusteringer (ASA) — designet for å opprettholde riktig bremsejustering automatisk når belegg slites. Imidlertid krever de fortsatt riktig innledende oppsett og periodisk inspeksjon for å bekrefte at de fungerer som de skal.

Begge typer deler den samme grunnleggende geometrien og innflytelsesprinsippene, og det er grunnen til at justeringsprosedyren - bremser frigjort, riktig skyvestangvinkel, riktig dreiemoment - gjelder for begge.

Hvorfor bremser må løsnes under justering

Den mekaniske årsaken til at bremsene må frigjøres under slakkjusteringsjustering kommer ned til motstand og geometri. Når bremsene aktiveres, settes bremsekammeret under trykk og skyvestangen forlenges. S-cam har rotert, og tvinger bremseskoene fast mot trommelen med betydelig kraft - ofte flere tusen pund med klembelastning. I denne tilstanden:

• Slakkjusteringssnekkegiret er under belastning og ekstremt vanskelig å dreie uten å skade justeringsmekanismen.
• Enhver justering som gjøres er en måling av den belastede posisjonen, ikke den sanne hvileavstanden mellom sko og trommel.
• Når bremsene slippes etter en justering foretatt under belastning, kan skoene trekke seg inn annerledes enn forventet, slik at justeringen blir feil.
• Det er fare for at justeringsanordningen klikker tilbake eller skiftenøkkelen glir, noe som forårsaker skade på teknikeren.

Med bremsene helt utløst og lufttrykket tappet fra kammeret, trekkes skyvestangen tilbake, S-kammen er i hvileposisjon, og bremseskoene holdes borte fra trommelen av returfjærene. Justeringssnekkegiret roterer fritt, og enhver rotasjon av justeringsanordningen tilsvarer direkte en endring i hvilestangens slaglengde. Dette er den eneste betingelsen for at en nøyaktig, repeterbar justering kan gjøres.

For sikkerhet under justering, blokker alltid hjulene og sørg for at parkeringsbremsen er løsnet fra den spesifikke akselen det arbeides med. På biler med fjærpåsatte parkeringsbremser (vanlig på drivaksler), holder parkeringsbremsen bremsene på mekanisk - denne må frigjøres før du justerer slakkjusteringene for driftsbremsen på den akselen.

Trinn-for-trinn manuell slakkjusteringsprosedyre

Manuell slakkjusteringsjustering er en enkel prosedyre når den gjøres riktig. Følgende trinn gjelder for S-cam trommelbremsesystemer, som fortsatt er den vanligste konfigurasjonen på nordamerikanske nyttekjøretøyer.

Nødvendig verktøy

• 3/8-tommers eller 1/2-tommers skralle eller bryterstang
• Riktig størrelse pipe eller skiftenøkkel for justeringsbolten (vanligvis 9/16-tommers eller 5/8-tommers)
• Linjal eller bremseslagsmåler
• Hjulklosser

Prosedyre

1. Parker kjøretøyet på et jevnt underlag og blokker alle hjul sikkert.
2. Slipp alle bremser – driftsbremser og parkeringsbremser. Bekreft at luftsystemet er fulladet (vanligvis 100–120 PSI).
3. Merk skyvestangen på forsiden av bremsekammeret med en malingsmarkør eller kritt for å etablere et referansepunkt.
4. Få en assistent til å bruke og holde fullt driftsbremsetrykk (omtrent 90 PSI ved bremsekammeret) mens du måler skyvestangslaget fra det markerte referansepunktet til den nye posisjonen.
5. Slipp bremsene igjen før du foretar noen justeringer.
6. Finn justeringsbolten på slakkjusteringen - den vil være på kroppen til justeringsanordningen, ofte dekket av en gummistøvel. Fjern støvelen hvis den finnes.
7. Vri justeringsbolten med klokken for å stramme (redusere slakk). Hver hel omdreining av bolten fører frem justeringsanordningen omtrent 1/4 til 1/2 tomme av skyvestangens vandring, avhengig av justeringsmodellen.
8. Slutt å stramme når du føler lett motstand - bremseskoene berører bare trommelen. Skru deretter av justeringsanordningen med 1/4 omdreining for å skape riktig klaring.
9. Kontroller slaget på nytt ved å bruke bremser igjen. Bekreft at slaget er innenfor den lovlige grensen for kammerstørrelsen.
10. Sett gummistøvelen over justeringsbolten for å beskytte mekanismen mot forurensning.
11. Snurr hjulet for hånd for å bekrefte at trommelen roterer fritt uten drag fra bremseskoene.

Hjulspinnkontrollen på slutten av prosedyren er kritisk. En trommel som ikke snurrer fritt indikerer at skoene sleper mot trommelen, noe som vil føre til overoppheting, akselerert slitasje på belegget og potensiell bremsesvikt under drift av kjøretøyet.

Lovlige Pushrod-slaggrenser etter kammerstørrelse

Føderale forskrifter under 49 CFR 393.47 spesifiserer maksimalt tillatt trykkstangslag for hver bremsekammerstørrelse. Overskridelse av disse grensene ved inspeksjon er et brudd som kan føre til at kjøretøyet settes ut av drift. Følgende tabell viser de vanligste kammerstørrelsene og deres maksimale slaggrenser:

Langslagskamre kan identifiseres med en rektangulær merkelapp på kammeret eller ved en klemring som er lengre enn et standardkammer av samme størrelse. Ikke bruk standard slaggrenser når du måler et langt slagkammer — dette er en vanlig inspeksjonsfeil som resulterer i at en riktig justert brems dømmes eller, enda verre, passerer en som ikke er justert.

Automatiske slakkjusteringer: Oppsett, inspeksjon og vanlige feil

Automatiske slakkjusteringer har vært påkrevd på nye nyttekjøretøyer i USA siden 1994 i henhold til FMCSA-forskriftene. Til tross for at de kalles "automatiske", krever de riktig første installasjon og regelmessig inspeksjon. De eliminerer ikke behovet for vedlikehold av bremsesystemet – de erstatter den periodiske manuelle dreiingen av en justeringsbolt med en intern mekanisme som kompenserer for slitasje på belegget trinnvis under hver bremsing.

Innledende oppsett av en automatisk slakkjustering

Når du installerer en ny automatisk slakkjustering eller følger en bremsereline, må justeringen stilles inn manuelt for å etablere første klaring. Dette innledende oppsettet gjøres med frigjorte bremser, etter samme logikk som manuell justering. De fleste produsenter spesifiserer:

• Drei den manuelle sekskanten (ofte 9/16-tommer) med klokken til bremseskoene kommer i kontakt med trommelen - du vil føle økt motstand.
• Gå tilbake 1/2 omdreining for å etablere klaring fra sko til trommel.
• Sett på og slipp bremsene flere ganger for å la den automatiske mekanismen sykle og finne sin driftsposisjon.
• Mål skyvestangens slaglengde for å bekrefte at det er innenfor lovlige grenser.

Etter første oppsett skal den automatiske slakkjusteringen opprettholde riktig justering uten ytterligere manuell inngripen. Hvis skyvestangslaget konsekvent er ute av spesifikasjonen på et kjøretøy med automatiske justeringer, er det et tegn på et problem - ikke en utløser for å justere justeringen manuelt som om den var en manuell type.

Hvorfor du aldri bør justere en automatisk slakkjustering manuelt i bruk

Dette er et av de viktigste og mest misforståtte punktene om automatiske slakkjusteringer. Hvis en automatisk slakkjustering gjentatte ganger er ute av justering, er den riktige responsen å finne og fikse den underliggende årsaken - ikke å manuelt gjøre justeringen tilbake til spesifikasjonen.

Manuell justering av en automatisk slakkjustering under bruk maskerer rotproblemet og kan skade den interne clutchmekanismen, føre til at justeringen overjusterer og resulterer i å trekke bremsene. Vanlige årsaker til feil ved automatisk slakkjustering inkluderer:

• Slitt eller sprukket bremsebelegg — fôr som er slitt utover brukbar tykkelse forårsaker overdreven bevegelse som justeringsenheten ikke kan kompensere fullt ut for.
• Løse eller slitte fundamentbremskomponenter — slitte kamakselbøssinger, sprukket edderkopp (bremseholder) eller slitte ankerstifter tillater bevegelser som etterligner feil justering.
• Feil skyvestanglengde — hvis skyvestangen ble erstattet med en av feil lengde, er slakkjusteringsgeometrien av og den automatiske mekanismen kan ikke fungere korrekt.
• Beslaglagt eller frossen justeringsmekanisme — intern korrosjon, mangel på smøring eller forurensning kan forhindre at den automatiske justeringsklutchen kobles inn riktig.
• Feil justering for applikasjonen — slakkjusteringer er vurdert etter armlengde og gaffeltype. Bruk av en justeringsanordning med feil armlengde endrer den mekaniske innflytelsen og påvirker slagmålingen.

Pushrod vinkel og geometri: hvorfor det betyr mer enn de fleste teknikere er klar over

Selv med bremser som er riktig utløst under justering, vil ikke en slakkjustering som er plassert i feil vinkel gi maksimal bremseeffektivitet – uavhengig av hvor nøyaktig skyvestangslaget er stilt inn. Forholdet mellom skyvestangen og den slakk justeringsarmen er en kritisk geometribetraktning som ofte blir oversett.

For maksimal mekanisk fordel, slakkjusteringsarmen skal være vinkelrett på skyvestangen når bremsene er helt på . Ved full påføring produserer en 90-graders vinkel mellom justeringsarmen og skyvestangen det største rotasjonsmomentet på kamakselen. Hvis armen er i 80 grader eller 100 grader ved full påføring, synker dreiemomentutgangen - noen ganger betydelig.

I praksis betyr å oppnå nøyaktig 90 grader ved full påføring, at justeringsarmen bør plasseres litt forbi 90 grader (mot tilbaketrukket posisjon) når bremsene slippes, slik at når skyvestangen strekker seg under påføring, går armen gjennom vinkelrett. Mange produsenter anbefaler at slakk justeringsarmen vinkles ca. 5 til 10 grader forbi vinkelrett i utløst posisjon som en oppsettsretningslinje.

Feil geometri er vanligvis forårsaket av:

• Bruke en slakkjustering med feil armlengde for monteringsposisjonen til bremsekammeret
• Bytte ut skyvestangen med en med feil lengde uten å flytte bremsekammeret
• En bremsekammermonteringsbrakett som er bøyd eller reparert og ikke lenger er i riktig posisjon

Inspeksjon før tur: Hvordan sjåfører kan identifisere problemer med slakkjustering

Kommersielle sjåfører som betjener kjøretøy underlagt FMCSA-bestemmelser er pålagt å utføre inspeksjoner før tur som inkluderer en sjekk av bremsejustering. I henhold til 49 CFR 392.7 må sjåføren være fornøyd med at kjøretøyet er i sikker driftstilstand før kjøring. Bremsejustering er en sentral del av denne kontrollen.

Sjåfører kan utføre en praktisk sjekk uten verktøy ved å bruke følgende metode:

1. Med kjøretøyet parkert, motoren slått av og luftsystemet fulladet (100 PSI eller over), blokker hjulene.
2. Sett på og hold fullt driftsbremsetrykk - la en medarbeider holde bremsepedalen helt nede, eller bruk et verktøy for å holde bremsepedalen.
3. Gå med kjøretøyet og observer visuelt hver skyvestang. Se etter skyvestenger som er forlenget mye lenger enn andre - dette indikerer overdreven slag på bremsen.
4. Se etter slakkjusteringer som ser ut til å være i en kraftig vinklet posisjon, noe som kan indikere geometriproblemer eller en grepet mekanisme.

Sjåfører forventes ikke å utføre justeringer selv under en inspeksjon før turen - det er rollen til en kvalifisert mekaniker. Å identifisere en visuelt åpenbar tilstand som ikke er justert og ta kjøretøyet ut av drift for reparasjon før kjøring er både en juridisk forpliktelse og et sikkerhetsansvar.

En skyvestang som strekker seg mer enn 2 tommer på et standard Type 30-kammer er ute av justering av føderale standarder, og kjøretøyet må ikke kjøres før det er korrigert. Dette er ikke en anbefaling – det er et brudd som kan resultere i bøter, utgåtte pålegg og økt ansvar ved en ulykke.

Vanlige feil gjort under slakkjusteringsjustering

Selv erfarne teknikere faller inn i mønstre som fører til unøyaktig bremsejustering. Følgende feil er blant de hyppigst observerte under bremseinspeksjoner og kan føre til at bremser passerer en rask visuell kontroll, men som ikke fungerer korrekt under faktiske driftsforhold.

Justering med parkeringsbrems på

På fjærpåførte parkeringsbremssystemer (SAPB) aktiverer fjæren inne i parkeringskammeret bremsene mekanisk når lufttrykket fjernes. Mange teknikere blokkerer hjulene og slipper luft fra parkeringskretsen for å stille inn fjærbremsene for immobilisering av hjul, og forsøker deretter å justere slakkjusteringen for driftsbremsen på samme aksel. Fjærbremsen påfører kraft gjennom den samme S-cam og sko, noe som betyr at driftsbremsen er delvis eller helt på. Enhver justering som gjøres i denne tilstanden vil være unøyaktig.

Sjekker ikke for trommeldrag etter justering

Å rygge av justeringsanordningen 1/4 omdreining etter at skoene kommer i kontakt med trommelen er en retningslinje, ikke en garanti. Bremsegeometri, variasjon i trommeldiameter, variasjon i fortykkelse på tvers av skoen og tilstanden til returfjærene påvirker alt hvor mye klaring som faktisk blir resultatet. Snurr alltid trommelen for hånd etter justering for å bekrefte at den roterer fritt. En tromme som krever mer enn lett innsats for å dreie for hånd, drar.

Bruk av en grense for langt slag på et standardkammer

Et Type 30 standardkammer har en maksimal slaglengde på 2,0 tommer. Et Type 30 langslagskammer har maksimalt 2,5 tommer. Å forveksle de to er en alvorlig feil. Hvis et standardkammer måles mot en 2,5-tommers grense, vil en brems med 2,3 tommers slaglengde - som er betydelig ute av justering - feilaktig bestå inspeksjonen. Kammeridentifikasjonsmerker bør alltid verifiseres før slagmålinger registreres.

Måling av slag ved mindre enn fullt påføringstrykk

Skyvestangens slaglengde må måles med fullt driftsbremsetrykk påført - omtrent 90 PSI ved kammerinnløpet. Måling ved lavere trykk gir en kortere slagavlesning som gjør at bremsen virker riktig justert når den kanskje ikke er det. Bruk alltid en kalibrert testmåler og bekreft systemtrykket før du måler slag.

Ignorerer grunnbremsslitasje

En slakk justering som stadig går ut av justering - som krever hyppig omjustering - er nesten alltid et symptom på slitte fundamentbremskomponenter, ikke en defekt justering. Å bytte ut justeringsanordningen uten å ta tak i den underliggende slitasjen løser ikke problemet og sløser med deler og arbeid. Inspiser hele fundamentbremsen, inkludert kamaksel, foringer, ruller, sko og ankerpinner, når en bremse gjentatte ganger går ut av justering.

Hvordan bremsejustering påvirker stopplengde direkte

Sammenhengen mellom slakkjusteringsjustering og faktisk stoppytelse er ikke teoretisk – den er målbar og dokumentert. Bremseforskning og CVSA-inspeksjonsdata fra Federal Motor Carrier Safety Administration viser konsekvent at utjusterte bremser er en av de ledende bremserelaterte bruddene som er funnet under veikantinspeksjoner, og at bremseubalanse forårsaket av justeringsvariasjoner mellom aksler øker stopplengden betydelig.

Når en eller flere bremser på et flerakslet kjøretøy er ute av justering, kobles de inn senere i stopphendelsen enn riktig justerte bremser. Bremsene som kobles inn først bærer uforholdsmessig mer av den totale bremsebelastningen. Dette fører til:

• Raskere beleggslitasje på de først inngripende bremsene
• Høyere varmeoppbygging i disse bremsene, øker risikoen for at bremsen blekner
• Kjøretøyet trekker eller girer under kraftig bremsing da bremsekraften er ujevn side til side
• Samlet stopplengde som er lengre enn kjøretøyets designspesifikasjon

En fullastet lastebil i klasse 8 som kjører i 60 mph krever omtrent 335 fot for å stoppe under ideelle forhold med alle bremser riktig justert og fungerende. Studier har vist at ujusterte bremser kan legge til 20 % eller mer til stopplengden under de samme forholdene — oversettes til ytterligere 67 fot eller mer før kjøretøyet stopper. Ved motorveihastigheter er den forskjellen forskjellen mellom et kontrollert stopp og en kollisjon.

Smørekrav for slakkjusteringer

En slakkjustering som er riktig justert, men utilstrekkelig smurt, vil ikke opprettholde justeringen eller fungere pålitelig over tid. Justeringstappen og den innvendige snekkegirmekanismen krever regelmessig smøring. De fleste produsenter spesifiserer et litiumbasert eller molybasert chassisfett som oppfyller NLGI Grade 2-spesifikasjoner.

Smørefittings er vanligvis plassert på kroppen til slakkjusteringen og ved gaffelpinnen som kobler justeringen til skyvestangen. Smøreintervaller varierer fra produsent til produsent, men faller vanligvis i området hver 25 000 til 50 000 miles for bruk over veien, eller hver tredje måned for kjøretøyer som kjører under tøffe driftsforhold som konstruksjon, gruvedrift eller hyppig terrengbruk.

Tegn på utilstrekkelig smøring inkluderer:

• Stiv eller vanskelig snekkegirrotasjon under manuell justering
• Synlig rust eller korrosjon på justeringshuset eller gaffelbolten
• Uregelmessig bremsejustering - justeringen beveger seg frem eller tilbake inkonsekvent mellom inspeksjonsintervallene
• Automatisk slakkjustering klarer ikke å opprettholde riktig slaglengde etter gjentatte bremsinger

Automatiske slakkjusteringer som virker fastklemt eller ikke reagerer på smøring, bør erstattes i stedet for å tvinges. Å bruke overdreven kraft på en beslaglagt automatisk justering for å manuelt skru den av kan permanent skade den interne clutchen, og gjøre den automatiske funksjonen uvirksom.

Sammenligning: Manuelle vs automatiske slakkjusteringer

Å forstå forskjellene mellom manuelle og automatiske slakkjusteringer hjelper vedlikeholdsledere og eier-operatører med å ta informerte beslutninger om vedlikeholdsplaner for bremsesystemet og inspeksjonsprotokoller.

Regulatoriske samsvar og inspeksjonsstandarder

Bremsejusteringssamsvar håndheves gjennom to primære kanaler: FMCSA veikantinspeksjoner utført av håndhevingsoffiserer og periodiske kjøretøyinspeksjoner som kreves av statlige forskrifter. Å forstå hva inspektører ser etter hjelper vedlikeholdsoperasjoner å holde seg konsekvente.

The Commercial Vehicle Safety Alliance (CVSA) North American Standard Out-of-Service Criteria definerer betingelsene for at et kjøretøy må settes ut av drift umiddelbart for bremsebrudd. For problemer med slakkjustering inkluderer de relevante kriteriene:

• Skyvestangslag overskrider maksimalgrensen for kammerstørrelsen som er installert
• Løs eller manglende slakkjustering - en justering som beveger seg mer enn 1/4 tomme målt ved gaffelstifthullet med frigjorte bremser anses som defekt
• Sprukne, ødelagte eller manglende komponenter i slakkjusteringsenheten
• Ute av funksjon, automatisk slakkjustering - en ASA som krever manuell justering for å bringe inn i spesifikasjonene, anses som inoperativ og er en utgått vare

Data fra CVSA Bremsesikkerhetsuke fra de siste årene viser konsekvent at brudd på bremsejusteringer – inkludert slakkjusteringer som ikke er justert – står for en betydelig andel av alle bremserelaterte ut-av-bruk bestillinger. I 2022 var brudd på bremsejusteringer blant de fem beste bruddene som ble funnet under målrettede bremseinspeksjoner, og påvirket en målbar prosentandel av inspiserte nyttekjøretøyer.

Å opprettholde riktig bremsejustering er ikke bare et sikkerhetskrav – det er et samsvarskrav med direkte økonomiske og operasjonelle konsekvenser når det ignoreres. En enkelt ordre som ikke er i bruk kan forsinke en last, utløse økt inspeksjonskontroll og påvirke en operatørs CSA-poengsum, noe som påvirker forsikringspriser og kvalifisering for visse kontrakter.
