Truck Slack Adjuster: Typer, funksjoner og vedlikeholdsveiledning

Hva en Truck Slack Adjuster faktisk gjør

En lastebil slakkjustering er den mekaniske koblingen mellom luftbremsekammerets skyvestang og bremsekamakselen. Når føreren bruker bremsene, presser trykkluften skyvestangen utover, og slakkjusteringen konverterer den lineære kraften til rotasjonsmoment som snurrer S-kammen, og tvinger bremseskoene mot trommelen. Uten en riktig fungerende slakkjustering er bremsekammerets slag bortkastet - skoene kommer aldri helt i kontakt med trommelen, stopplengden øker, og kjøretøyet kan mislykkes ved en veiinspeksjon på stedet.

Begrepet "slakk" refererer til den lille klaringen som må være mellom bremsebelegget og trommelen når bremsene slippes. Ettersom fôr slites, vokser klaringen. Slakkjusteringens jobb - enten det gjøres manuelt av en tekniker eller automatisk av intern mekanisme - er å holde denne klaringen innenfor spesifikasjonene slik at full bremsekraft er tilgjengelig hver gang pedalen går ned.

Det lovpålagte maksimale bremsekammerslaget i Neird-Amerika under FMCSA-forskriftene er definert av kammerstørrelsen - for et Type 30-kammer er grensen 2 tommer (51 mm). Overskrid den og kjøretøyet settes ut av drift. En slakk justeringsanordning som er ute av justering, beslaglagt eller slitt er en av de vanligste årsakene til at kommersielle lastebiler mislykkes med nivå I veiinspeksjoner.

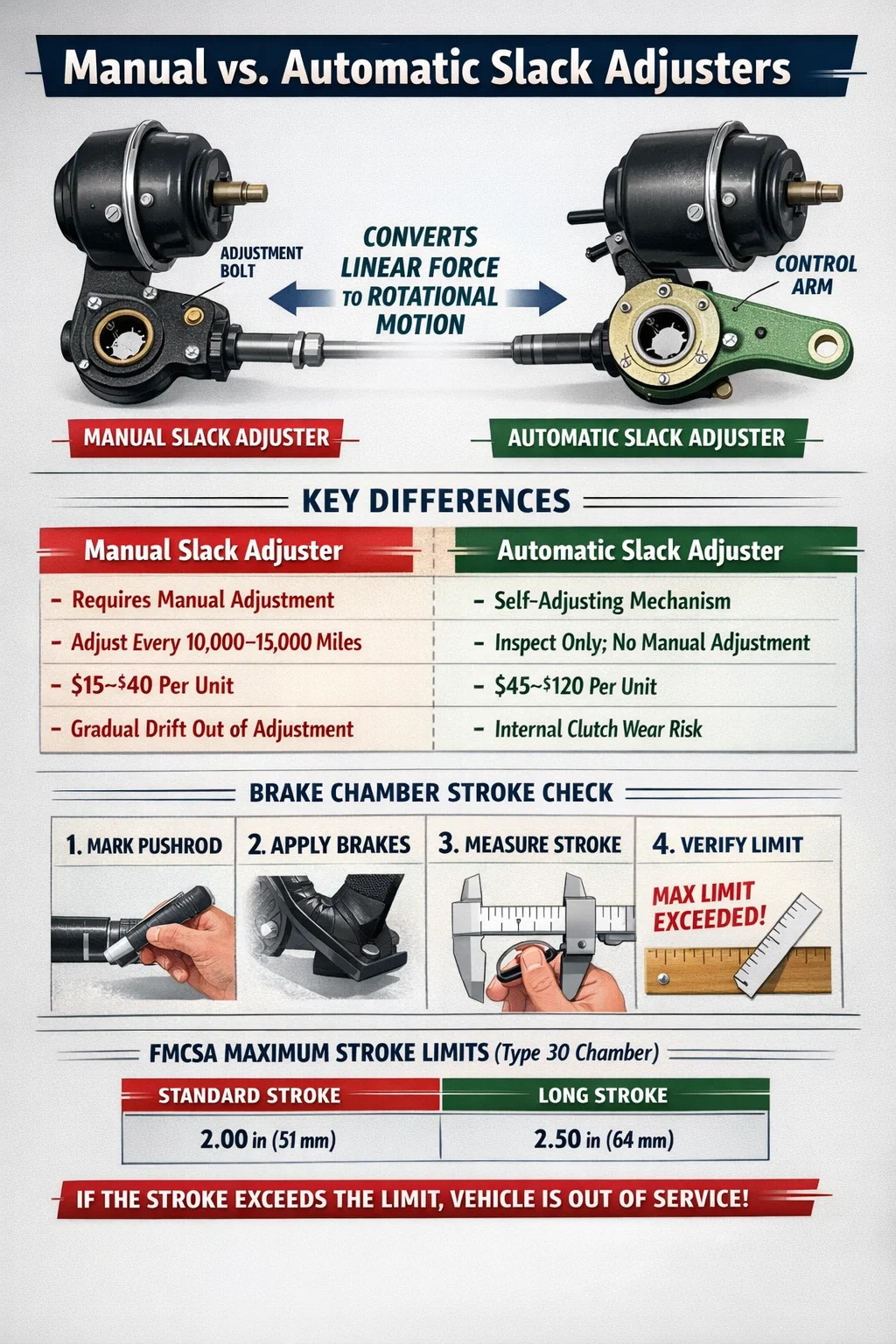

Manuelle vs. automatiske slakkjusteringer: kjerneforskjeller

To hovedkategorier av slakkjusteringer brukes på kommersielle lastebiler i dag: manuelle slakkjusteringer og automatiske slakkjusteringer (ASA). Hver har et distinkt driftsprinsipp, vedlikeholdskrav og forskriftshistorikk.

Manuelle slakkjusteringer

Manuelle slakkjusteringer krever at en tekniker fysisk dreier en justeringsbolt - vanligvis en 9/16-tommers sekskantbeslag - for å rotere snekkegiret inne i justeringskroppen og endre posisjonen til bremsekamakselen. Det er ingen selvkorrigerende mekanisme. Hvis sjåføren eller flåtevedlikeholdsteamet ikke følger et planlagt inspeksjonsintervall, går justeringen ut av spesifikasjonen ettersom fôret slites. I operasjoner med store kjørelengder kan dette skje innen én uke etter tjeneste.

Manuelle enheter er enklere å produsere og rimeligere per aksel. De forblir i tjeneste på eldre tilhengere og noe spesialutstyr, men FMCSA-forskrifter har krevd automatiske slakkjusteringer på alle nyproduserte luftbremsede kjøretøy siden 20. oktober 1994 , noe som betyr at flertallet av den aktive flåten har fraktet ASA-er i over 30 år.

Automatiske slakkjusteringer

En automatisk slakkjustering bruker en intern enveis clutchmekanisme, et snekkegir og en kontrollarm som registrerer faktisk kammerslag under hver bremsing. Når slaget overskrider den innstilte terskelen, roterer den innvendige sperrehaken snekkegiret trinnvis, fremmer kamakselen og reduserer klaringen mellom foring og trommel. Dette skjer kontinuerlig og automatisk under normal drift, uten noen teknikerinngang.

Det kritiske punktet mange sjåfører misforstår: en ASA eliminerer ikke behovet for inspeksjon. Det eliminerer behovet for rutinemessig manuell justering. Hvis en ASA stadig justerer seg selv og fortsatt ikke kan holde slaglengden innenfor grensene, er det et symptom på en slitt foring, en grepet kamakselbøssing, en sprukket bremsetrommel eller en defekt justering - ikke et tegn på at teknikeren bare trenger å skru på justeringsbolten igjen.

Hvordan sjekke slakkjusteringsjusteringen: Push-Rod Stroke Method

Standardmetoden for å verifisere slakkjusteringsjustering er å måle det påførte bremsekammerslaget. Dette krever ikke fjerning av noen komponenter - det er en måleprosedyre som enhver kvalifisert tekniker eller sjåfør med grunnleggende verktøy kan utføre.

1. Blokker hjulene og løsne parkeringsbremsen.
2. Merk skyvestangen på forsiden av bremsekammeret med kritt eller en malingspenne.
3. Få en assistent til å bruke omtrent 90 psi driftsbremstrykk (eller bruk et bremseverktøy).
4. Mål avstanden støtstangen reiste fra det opprinnelige merket til dets påførte posisjon.
5. Sammenlign målingen med FMCSA-slaggrensetabellen for den spesifikke kammertypen og størrelsen.
6. Slipp bremsene og bekreft at skyvestangen trekkes helt tilbake. En skyvestang som ikke trekker seg helt tilbake, indikerer en trekkende brems eller en fastkjørt returfjær - et separat, men like alvorlig problem.

Vanlige slaggrenser for kammertype for referanse:

Identifiser alltid kammertypen som er stemplet på kammerkroppen før du sammenligner målinger. Bruk av feil referansegrense er en vanlig og kostbar feil under inspeksjoner før turen.

Slik justerer du en slakkjustering manuelt

Manuell justering gjelder først og fremst for kjøretøy med manuell slakkjustering og for å tilbakestille den første justeringen etter installering av en ny automatisk slakkjustering. Det er ikke – og dette kan ikke sies klart nok – et rutinemessig vedlikeholdstrinn for en ASA som allerede er i drift. Gjentatt manuell justering av en ASA i bruk maskerer et underliggende problem og er et brudd på riktig praksis for vedlikehold av bremser.

Justeringsprosedyre for manuelle slakkjusteringer

1. Løsne parkeringsbremsen og blokker hjulene godt.
2. Finn justeringsbolten på slakk justeringskroppen. På de fleste nordamerikanske design vender den mot utenbordsmotoren for tilgjengelighet.
3. Trekk justeringen litt tilbake ved å vri bolten mot klokken (løsne) for å bekrefte at snekkegiret ikke sitter fast.
4. Vri justeringsbolten med klokken for å føre bremseskoene mot trommelen til du kjenner motstand - skoene kommer nå i kontakt med trommelen.
5. Skru av bolten en kvart til en halv omdreining mot klokken for å skape riktig løpeklaring. Hjulet skal dreie fritt for hånd med lett drag.
6. Sett på og slipp driftsbremsene flere ganger, og mål trykkstangslaget på nytt for å bekrefte at det faller innenfor grensene.
7. Kontroller at hjulet spinner fritt etter at bremsen er sluppet. Hvis den ikke gjør det, drar bremsen - trekk tilbake justeringen ytterligere.

Målet er et trykkstangslag på mellom 3/4 tomme og gjeldende maksimumsgrense for kammertypen. Et slag som er for kort - under 3/4 tomme - indikerer at skoene kjører for nær trommelen og kan forårsake bremsemotstand, varmeoppbygging og for tidlig slitasje på belegget.

Tegn på en sviktende eller mislykket slakkjustering

Slackjusterfeil melder seg ikke alltid dramatisk. I mange tilfeller er forringelsen gradvis, og viser seg først som et brudd på veikantinspeksjonen i stedet for et plutselig bremsetap. Å kjenne til advarselsskiltene gjør at flåter kan fange opp problemer før de blir brudd på driften eller enda verre.

• Overdreven skyvestangslag: Den mest direkte indikatoren. Hvis slagmålinger konsekvent nærmer seg eller overskrider den lovlige grensen til tross for at ASA er i bruk, har justeringsenhetens innvendige clutch sannsynligvis slitt forbi funksjonsområdet.
• Bremsemotstand og varme: En ASA som har overjustert - fremført skoene for langt mot trommelen - forårsaker kontinuerlig delvis kontakt. Hjulenden blir varm, foringen slites for tidlig, og i alvorlige tilfeller følger trommelsprekker eller svikt i hjultetningen. Trommeloverflatetemperaturer over 149 °C (300 °F) i hvile er en sterk indikator på å trekke bremsene.
• Kjøretøy som trekker under bremsing: Hvis den ene siden av en aksel har en slakkjustering som ikke er justert og den andre er innenfor spesifikasjonen, er bremsekraften ulik. Lastebilen trekker mot siden med større bremsekraft. Denne tilstanden forverres på glatte overflater.
• Synlig korrosjon eller fastklemt gaffelstift: Forbindelsen mellom skyvestangen og det slakk justeringshullet er en korrosjonsfelle. En grepet pinne betyr at skyvestangen ikke kan svinge riktig under bremsing, noe som reduserer effektivt slag og bremsekraft.
• Løs eller slurvete følelse i justeringskroppen: Ta tak i slakk justeringsarmen for hånd (bremsene løsnet, hjulene blokkert). Det skal være minimalt med spill. For stort side-til-side- eller rotasjonsspill indikerer slitte interne komponenter eller en løs spline på kamakselen.
• Fettspyling fra tetninger: Oversmøring av slakk justeringsfeste tvinger fett inn i den indre mekanismen og kan skade enveisclutchen i en ASA. Omvendt korroderer fettfattige justeringsanordninger innvendig og setter seg fast.

Utskifting av Slack Adjuster: Når og hvordan

Det er ikke noe universelt intervall for kjørelengde for automatisk utskifting av slakkjustering fordi levetiden i stor grad avhenger av driftsmiljøet, smørefrekvensen, eksponeringen av veisalt og endringshistorikken for foringen. Flere forhold gjør imidlertid utskifting obligatorisk i stedet for valgfritt.

Skift ut slakkjusteringen når:

• Enheten kan ikke opprettholde slaglengden innenfor lovlige grenser til tross for et kjent bra bremsesystem (gode foringer, god trommel, funksjonell kamaksel).
• Innvendige komponenter er synlig korrodert, sprukket eller har festet seg til ugjenoppretting med smøring.
• Justeringshuset viser sprekker, avskallede splines eller støtskader fra veiavfall.
• Bremsebelegg blir skiftet ut og ASA har vært i drift i mer enn 500 000 miles uten utskifting - noen flåter erstatter ASA-er ved annenhver reline som en standard policy.
• Gaffelstiftboringen er forlenget eller slitt, noe som påvirker geometrien til trykkstang-til-arm-forbindelsen.

Installasjonstrinn for en ny automatisk slakkjustering

1. Kontroller at erstatnings-ASA samsvarer med originalen i armlengde, splineantall og gaffelhulldiameter. Armlengden påvirker direkte mekaniske fordeler — bruk av feil lengde endrer bremsemomentet som leveres, selv om justeringsslaget ser riktig ut.
2. Inspiser kamakselens splines, foringer og edderkoppmontering før du installerer den nye justeringen. En slitt kamakselbøssing gjør at kammen kan skifte sideveis under belastning, noe som forårsaker ujevn kontakt med fôret.
3. Smør kamakselens splines lett før du trykker justeringen på plass.
4. Installer gaffelpinnen med en ny splint - bruk aldri en splint på nytt.
5. Utfør den første manuelle settjusteringen i henhold til produsentens spesifikasjoner. De fleste ASA-er krever en hel omdreining av justeringsbolten for å feste den interne mekanismen før den automatiske funksjonen kobles inn.
6. Sett på og slipp driftsbremsene 10 ganger fra fullt systemtrykk for å la ASA-en sykle og stille inn dens interne posisjon.
7. Mål trykkstangslaget. Hvis den forblir ute av spesifikasjonen etter 10 bremsepåføringer, kontroller hele bremseenheten på nytt før du fordømmer den nye justeringen.
8. Smør fittingen til det kommer nytt fett ved justeringspakningene - vanligvis 2 til 4 pumper med en standard fettpistol ved installasjon.

Smøring: Det mest forsømte aspektet ved vedlikehold av slakkjustering

Fett er ikke valgfritt for lang levetid på slakkjusteringen - det er det primære forsvaret mot den indre korrosjonen som dreper justeringene for tidlig. Både manuelle og automatiske slakkjusteringer har smørenipler (Zerk-fittings) som skal serviceres etter en definert tidsplan.

Standardanbefalingen fra de fleste OEM-produsenter er å smøre slakk justeringsfittings hver 25 000 miles eller ved hver PM-tjeneste, avhengig av hva som kommer først . I alvorlige sykluser - tankbiler som kjører på saltede vinterveier, dumpere i slitende miljøer, avfallskjøretøyer med hyppig stopp-start - bør dette intervallet reduseres til 10 000–15 000 miles.

Bruk kun NLGI Grade 1 eller Grade 2 chassisfett som oppfyller ASTM D4950-klassifiseringen GC-LB eller chassisprodusentens spesifikke anbefaling. Ikke bruk litiumkompleksfett i applikasjoner der OEM spesifiserer kalsiumsulfonat eller annen kjemi - inkompatible fett kan forårsake intern separasjon og fremskynde slitasje i stedet for å forhindre det.

Når du smører, pump sakte til friskt fett vises ved forseglingen eller rensepunktet. Overpumping tvinger fett forbi interne tetninger og inn i clutchmekanismen til en ASA, noe som kan deaktivere den selvjusterende funksjonen. To til tre pumper av en hånddrevet smørepistol er tilstrekkelig for de fleste design. Hvis fittingen ikke aksepterer fett, er den innvendige boringen enten pakket solid med herdet gammelt fett eller fittingen tettes. Ikke tving ekstra press – fjern beslaget, tøm porten og smør på nytt.

Slakk justeringsarmlengde og bremsemoment: hvorfor geometri er viktig

Armlengden til en slakkjustering måles fra midten av kamakselboringen til midten av gaffelstifthullet. Denne dimensjonen er kritisk fordi den setter den mekaniske fordelen - forholdet mellom lineær kraft fra bremsekammeret og rotasjonsmomentet påført kamakselen.

Standard armlengder for nordamerikanske lastebiler kjører fra 5-1/2 tommer til 6-3/8 tommer , med 5-1/2 tommer som det vanligste på drivaksler og 6 tommer på enkelte styreaksel- og tilhengerapplikasjoner. Forholdet mellom armlengde og dreiemoment er direkte: en lengre arm produserer mer rotasjonsmoment fra samme skyvestangkraft, men krever mer skyvestangvandring for å oppnå samme kamrotasjonsvinkel. Dette er grunnen til at det å blande armlengder over en aksel – selv med en halv tomme – skaper et bremsebalanseproblem.

Når den originale slakkjusteringsarmlengden er ukjent - for eksempel når en enhet har blitt byttet ut i felten uten dokumentasjon - er den sikreste praksisen å måle den gjenværende justeringen på motsatt side av akselen og matche den nøyaktig. Ikke bruk den vanligste størrelsen som standard uten å bekrefte den mot motsatt side.

Vanlige feil flåter gjør med automatiske slakkjusteringer

Overgangen fra manuelle til automatiske slakkjusteringer introduserte en ny kategori vedlikeholdsfeil - feil som stammer fra misforståelser av hvordan ASA-er fungerer. Disse er konsekvent sitert i bremserelaterte brudd på driftsstans og undersøkelser etter ulykken.

• Manuell omjustering av en in-service ASA: Dette er den vanligste enkeltfeilen. Å dreie justeringsbolten på en funksjonell ASA fører frem kammen, men neste bremsepåføring får ASA til å selvjustere seg igjen - ofte resulterer i overjustering og bremsemotstand. Hvis ASA er ute av justering, identifiser hvorfor, ikke bare tving den tilbake til spesifikasjonen med en skiftenøkkel.
• Hopp over syklingsprosedyren etter installasjon: Å installere en ASA og umiddelbart sende lastebilen til inspeksjon uten å sykle på bremsene flere ganger, betyr at justeringen ikke har fullført den første selvinnstillingen. Slagmålinger tatt før sykling vil ofte se ut av spesifikasjonen selv når enheten er perfekt funksjonell.
• Installere en ASA uten å bytte ut slitte kamakselbøssinger: En bøssing med 0,020 tommer sideslitasje gjør at kammen kan skifte under bremsing, noe som gir inkonsekvent skokontakt og uregelmessige slagmålinger. Et nytt ASA kan ikke rette opp dette oppstrømsproblemet.
• Forsømmelse av å inspisere kontrollarmen: De fleste ASA-er bruker en kontrollarm som hviler mot et fast referansepunkt på akseledderkoppen eller bremseedderkoppen for å registrere kammerslag. Hvis denne armen er bøyd, mangler eller er plassert feil, kan ikke ASA registrere det faktiske slaget og vil enten over- eller underjustere.
• Bruk av feil reservedel: Ikke alle ASA-er er utskiftbare. Splineantall, splinestørrelse (grov vs. fin), armlengde og gaffelhulldiameter må alle stemme overens. Installering av en ASA med et annet splinetall enn den originale kamakselen vil føre til at enheten enten ikke griper inn eller fjerner splines i løpet av de første hundre milene.

CVSA-inspeksjonskriterier og driftsstans

Commercial Vehicle Safety Alliance (CVSA) publiserer årlige utestengelseskriterier som inspektører bruker under veikantinspeksjoner på nivå I, II og III. Bremsejustering - spesifikt skyvestangslag - er en av de oftest siterte ute-av-driftsforholdene på nyttekjøretøyer i Nord-Amerika.

I følge CVSA-data fra nylige inspeksjonssykluser, Brudd på bremsesystemet utgjør konsekvent over 40 % av alle bestillinger som ikke er i bruk , med bremsejustering (relatert slakkjustering) som utgjør en betydelig del av totalen. Under CVSAs årlige bremsesikkerhetsuke - vanligvis avholdt i slutten av august - sikter inspektører spesifikt på bremsejustering som en primær sjekk.

Et kjøretøy settes ut av drift for bremsejustering når:

• Den påførte slaglengden til ethvert bremsekammer er lik eller overstiger det spesifiserte maksimum for den kammertypen og størrelsen.
• Slakkjusteringen er sprukket, ødelagt eller mangler.
• Gaffelpinnen mangler, er sterkt slitt eller er ikke ordentlig beholdt.
• Slakkjusteringen er løs på kamakselen eller kamakselen har for stort endespill.

Fra et flåteoperasjonsperspektiv utløser en enkelt ute-av-tjeneste-ordre tapt inntekt, sjåførinternering, tauekostnader hvis det er aktuelt, og et merke på transportørens SMS (Safety Measurement System)-score som påvirker CSA-persentilrangeringen i 24 måneder. Kostnaden for en ubesvart slakkjusteringsinspeksjon overstiger rutinemessig $2000 til $5000 når den totale operasjonelle innvirkningen beregnes - langt mer enn kostnadene for selve justeringsenheten.

Slack Adjuster-valg etter applikasjonstype

Ikke alle slakkjusteringer passer til alle lastebiler eller tilhengere. Driftsforhold, akselkonfigurasjon og bremsekammertype påvirker alle riktig valg. Følgende oversikt dekker de vanligste scenariene.

Drivakselapplikasjoner

Drivaksler på klasse 8 traktorer bruker vanligvis Type 30 eller Type 24 bremsekamre sammen med 5-1/2 tomme arm ASA. De høye dreiemomentkravene til belastede tandemaksler og den termiske spenningen til fjellkarakterer gjør smøreintervallene spesielt viktig her. ASA-er med forseglet kropp med utvidede smøreintervaller (opptil 100 000 miles på enkelte premium-enheter) er tilgjengelige og foretrekkes i økende grad av langdistanseflåter som prøver å redusere servicehendelser ved veikanten.

Styreakselapplikasjoner

Styreaksler byr på unike emballasjeutfordringer fordi slakkjusteringen må fjerne styreknoken gjennom hele spekteret av styrevandring. Noen styreakseldesign bruker en kortere, forskjøvet slakk justeringskropp for å unngå kontakt med knoken ved full låsing. Å bytte ut en slakkjuster for styreaksel med en standard drivakselenhet - selv en med matchende armlengde - kan resultere i forstyrrelser som skader både justeringen og styregeometrien.

Tilhengerakselapplikasjoner

Tilhengere ser sjeldnere vedlikehold enn traktorer, noe som gjør ASA kvalitetsvalg spesielt viktig. Tilhengere som er parkert i utendørs lagring står overfor korrosjon, inntrengning av fuktighet og lengre perioder mellom inspeksjoner. Premium trailer ASA med indre komponenter i rustfritt stål og bedre tetningsdesign gir meningsfullt lengre levetid under disse forholdene. En tilhenger med tre utjusterte slakkjusteringer kan bestå en overfladisk visuell inspeksjon og fortsatt være grovt ikke-kompatibel ved slagmåling — noe som bare praktisk måling avslører.
