Hvordan identifiserer du en automatisk slakkjustering?

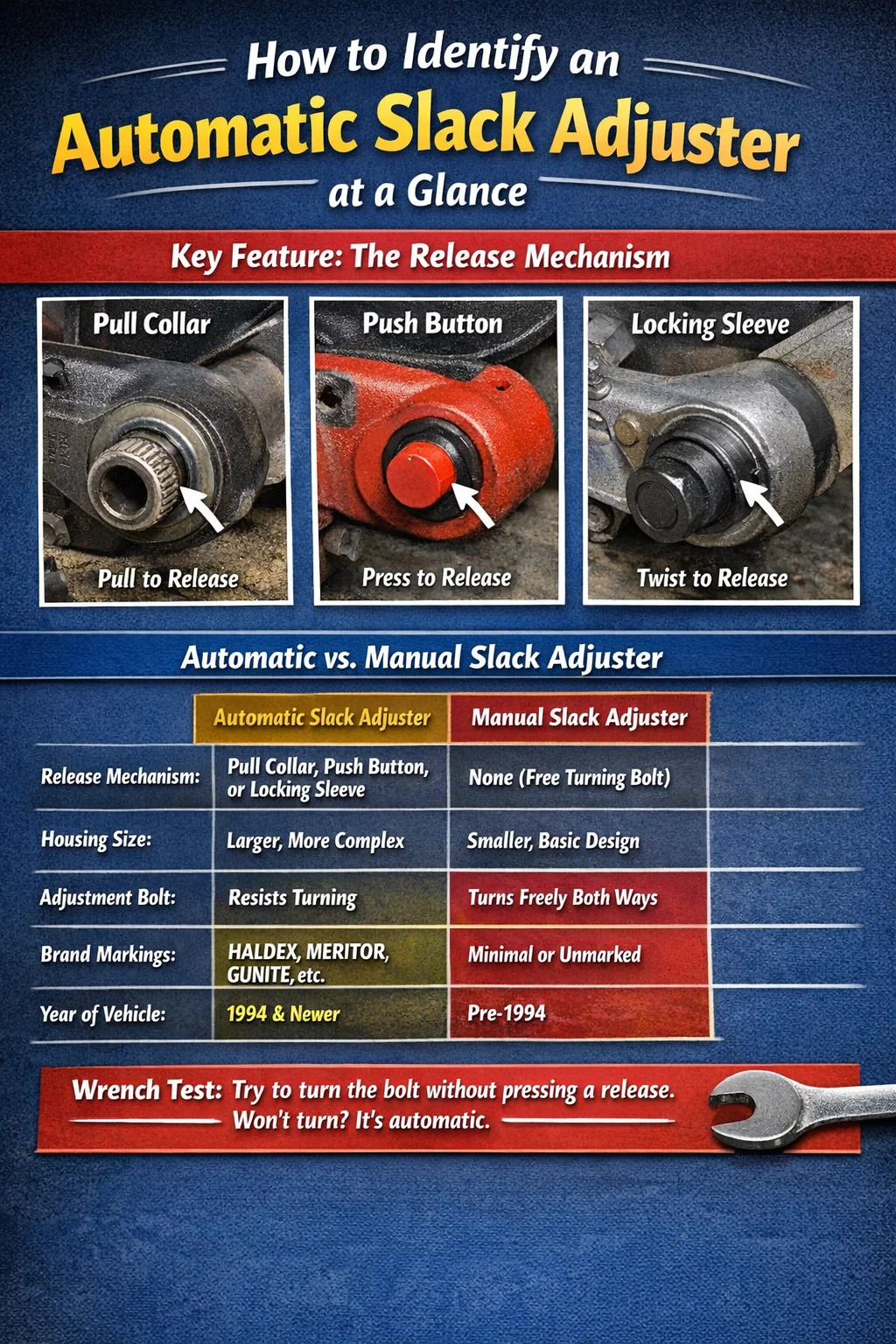

Hvordan identifisere en automatisk slakkjustering med et blikk

En automatisk slakkjustering kan identifiseres ved tilstedeværelsen av en utløsermekanisme på justeringskroppen — enten en trekkkrage, en trykknapp eller en låsehylse — plassert nær snekkegirets justeringsbolt. Denne utløserfunksjonen er den mest pålitelige visuelle indikatoren som skiller en automatisk slakkjustering (ASA) fra en manuell. På en manuell justering dreier sekskantbolten fritt i begge retninger uten låsemekanisme. På en automatisk justering er den samme bolten beskyttet av et clutch- eller palsystem som forhindrer utilsiktet tilbakeslag under normal bremsedrift.

Utover utløsermekanismen, automatiske slakkjusteringer har også en tendens til å ha en større og mer komplekse boliger enn manuelle enheter, ofte med synlige støpemerker, merkelogoer og delenummerstempler på justeringshuset. Hvis du er under en lastebil eller tilhenger og usikker på hvilken type du ser på, er den raskeste kontrollen denne: prøv å vri snekkegirbolten uten å trykke ned eller trekke noe. Hvis den motstår eller ikke vil bevege seg i det hele tatt, ser du nesten helt sikkert på en automatisk justering med clutchen innkoblet.

Avsnittene nedenfor bryter dette ytterligere ned - etter fysiske funksjoner, merkespesifikke merker, alderskrav for kjøretøy og identifikasjonsscenarier i den virkelige verden.

Den juridiske grunnlinjen: Hvorfor automatiske slakkjusteringer nå er standard

Før du går inn i fysisk identifikasjon, hjelper det å forstå den regulatoriske konteksten. Under 49 CFR 393,53 , krever Federal Motor Carrier Safety Administration (FMCSA) alle luftbremsede kommersielle motorkjøretøyer produsert på eller etter 20. oktober 1994 å utstyres med automatiske slakkjusteringer. Dette gjelder traktorer, tilhengere, busser og andre luftbremsede CMV over 10 000 lbs GVWR.

Hva dette betyr praktisk talt: Hvis du jobber på en lastebil eller tilhenger bygget i løpet av de siste 30 årene, bør du forvente automatiske slakkjusteringer som standard. Manuelle justeringer på kjøretøy etter 1994 representerer enten en modifikasjon som ikke er i samsvar, en spesialitet eller militær applikasjon, eller utstyr som har blitt feilbetjent. Hvis du ser det som ser ut til å være en manuell justering på et nyere kjøretøy, er det et rødt flagg som er verdt å undersøke før du utfører noe bremsearbeid.

Før 1994-kjøretøyer - eldre enakslede rettlastebiler, veteranhengere, noen transittbusser - kan legitimt fortsatt kjøre manuelle justeringer. Identifikasjonsmetoden er forskjellig for disse, som er dekket i en dedikert del nedenfor.

Fysiske egenskaper som identifiserer en automatisk slakkjustering

Når du fysisk inspiserer en bremseenhet, se etter disse spesifikke funksjonene på justeringsarmen og huset:

Frigjøringsmekanismen

Dette er den definerende funksjonen. Hver automatisk slakkjustering har en form for frigjøringssystem innebygd i snekkegirhuset. De tre vanligste konfigurasjonene er:

• Trekkkrage: En sylindrisk ring rundt justeringsboltakselen som må trekkes utover og holdes for å frigjøre den interne clutchen. Finnes på Haldex og mange Gunite-modeller. Kragen er vanligvis riflet eller ribbet for grep og sitter i flukt med huset når den er koblet inn.
• Trykknapp: En sidemontert knapp på justeringshuset, vanligvis fjærbelastet, som kobler ut haken når den trykkes ned. Vanlig på Meritor (Rockwell) justeringsanordninger. Knappen er vanligvis 8–12 mm i diameter og sitter i en innfelt lomme på siden av snekkegirhuset.
• Låsehylse eller hette: En beskyttelseshette eller -hylse over justeringsbolten som inneholder utløserfunksjonen. Mindre vanlig, men finnes på noen europeiske spesifikasjoner som brukes i operasjoner med blandet flåte.

Hvis du ser noen av disse funksjonene nær snekkegirbolten, ser du på en automatisk slakkjustering. Ingen unntak.

Boligstørrelse og kompleksitet

Automatiske slakkjusteringer har et merkbart større snekkegirhus enn manuelle justeringer. Huset må inneholde clutchmekanismen, pal og innvendig fjær - så det er større. Et manuell justeringshus er kompakt og enkelt, i hovedsak bare en avstøpning rundt snekkegiret. En automatisk justeringshus er vanligvis 50–75 % større i snekkegirseksjonen , ofte omtrent rektangulært eller ovalt i tverrsnitt versus den mer strømlinjeformede formen til en manuell enhet.

Sekskantbolt Størrelse og dybde

Justeringsbolten på en automatisk slakkjustering er vanligvis forsenket litt inn i huset eller beskyttet av utløserkragen, i stedet for å være helt eksponert. Vanlige sekskantstørrelser er 3/4" på Haldex-enheter , 9/16" på de fleste Meritor-enheter , og 5/8" på Gunite-enheter . På en manuell justering sitter bolten helt eksponert uten omkringliggende maskinvare.

Støpemerker og stemplinger

De fleste automatiske slakkjusteringer har produsentens navn eller logo støpt direkte inn i justeringshuset, sammen med et delenummer, armlengde og ofte en installasjonsretningspil. Vanlige merker inkluderer "HALDEX", "MERITOR", "GUNITE", "BENDIX" eller numeriske delkoder som "MGM" eller "HB" prefikser. Manuelle justeringer fra eldre produksjonsserier er ofte umerket eller har kun minimale støpekoder.

Merke-for-merkeidentifikasjonsveiledning for automatiske slakkjusteringer

Hver stor produsent har konsekvente visuelle signaler på tvers av sine automatiske slakkjusteringsproduktlinjer. Å kjenne disse gjør identifiseringen raskere, spesielt i skitne eller dårlige lysforhold under et kjøretøy.

Haldex automatiske slakkjusteringer

Haldex er et av de mest utbredte merkene i nordamerikanske flåter. Deres automatiske justeringer kan identifiseres ved:

• En fremtredende trekk-type utløserkrage med en riflet grepflate som omgir den 3/4" sekskantbolten
• "HALDEX" støpt med hevede bokstaver på justeringshuset
• Et relativt rektangulært snekkegirhus med avrundede hjørner
• Armlengder fra 5,5" til 6,5" , stemplet eller støpt nær gaffelhullet
• En smørenipling (zerk) på enden av snekkegirhuset, typisk 1/4"-28 gjenger

Haldex-justeringer er vanlige på Freightliner, Volvo og mange tilhengeraksler, inkludert de fra Hendrickson og Dana.

Meritor (Rockwell) automatiske slakkjusteringer

Meritors automatiske slakkjusteringer kan identifiseres ved:

• A sidemontert trykknapp på snekkegirhuset — dette er den mest karakteristiske Meritor-identifikatoren
• "MERITOR" eller "ROCKWELL" støpt inn i huset (eldre produksjonsenheter leser ofte "ROCKWELL")
• A 9/16" sekskant justeringsbolt , nedsenket litt i husets overflate
• Et mer ovalt snekkegirhus sammenlignet med den boksede Haldex-profilen
• Vanlig på Peterbilt, Kenworth, International og Mack lastebiler

Gunite automatiske slakkjusteringer

Gunite (nå en del av Accuride-familien) justeringer er vanlige på eldre tilhengere og transittbusser. Identifikasjonsmarkører inkluderer:

• A trekkkrage frigjøringsmekanisme , lik i konseptet til Haldex, men med en litt annen profil - ofte mer sylindrisk
• "GUNITE" støpt på kroppen, noen ganger ledsaget av et delenummer som begynner med "ASA"
• A 5/8" sekskantbolt i mange applikasjoner
• En spesielt stiv ormegirfølelse på grunn av strammere innvendige toleranser - ofte forvekslet med en grepsjustering ved første møte

Bendix automatiske slakkjusteringer

Bendix-justeringer vises oftest på skolebusser og middels tunge lastebiler. De kan identifiseres ved:

• "BENDIX" eller "BW" støpt på huset
• A trekk kragen frigjøring med en glatt (ikke riflet) finish — litt annerledes taktil følelse fra Haldex
• Et mer kompakt hus sammenlignet med Meritor- eller Haldex-enheter med samme armlengde
• Vanligvis sammenkoblet med Bendix fundamentbremsekomponenter på samme aksel

Automatisk vs. manuell slakkjustering: Sammenligning side om side

Tabellen nedenfor oppsummerer de viktigste visuelle og funksjonelle forskjellene mellom automatiske og manuelle slakkjusteringer, nyttig som en hurtigreferanse når du utfører en inspeksjon under ukjent utstyr:

Slik bekrefter du typen når visuell inspeksjon er usikker

I virkelige butikkforhold er slakkjusteringer ofte dekket med veismuss, fett og rust. Støpemarkeringene kan være uleselige, og frigjøringsmekanismen kan være skjult. Når det skjer, bruk disse ekstra bekreftelsesmetodene:

Skiftenøkkeltesten

Monter riktig skiftenøkkel til justeringsbolten og bruk moderat dreiekraft mot klokken uten å trykke på noen knapper eller trekke i kragen. På en automatisk slakkjustering vil bolten motstå eller ikke bevege seg i det hele tatt — den interne clutchen forhindrer tilbakeslag uten at utløseren er koblet inn. På en manuell justering vil bolten dreie med normal skiftenøkkel. Dette er en pålitelig test som tar ca. 5 sekunder og krever ingen rengjøring av justeringshuset.

Sjekk kjøretøyets produksjonsdato

Kjøretøyets identifikasjonsnummer (VIN)-skiltet på dørkarmen eller førerhusets ytre gir deg produksjonsdatoen. Hvis kjøretøyet ble bygget etter oktober 1994 , krever føderal lov automatiske slakkjusteringer. Dette begrenser identifiseringen din betraktelig - hvis det er en lastebil etter 1994 og justeringsanordningen ikke har en åpenbar utløsermekanisme, er noe endret eller feilinstallert og trenger ytterligere undersøkelser.

Slå opp delenummeret

Hvis du kan lese et hvilket som helst delenummer fra justeringshuset - selv delvis - krysshenviser det til produsentens katalog. Haldex, Meritor og Bendix vedlikeholder alle online reservedelsdatabaser. Et delenummerprefiks av "MGM-" indikerer vanligvis Meritor, "90-" eller "HA-"-prefikser indikerer Haldex, og "ASA" i enhver posisjon bekrefter at det er en automatisk slakkjustering uavhengig av merke. Mange O'Reilly-, FleetPride- og Truck Parts & Equipment-kataloger kryssreferanser også disse tallene med en tydelig ASA kontra manuell betegnelse.

Se kjøretøyets bremsespesifikasjonsmerke

Mange lastebiler og tilhengere har en bremsespesifikasjonsbrikke naglet eller boltet til kjøretøyrammen nær bakakselen eller inne i dørkarmen. Denne etiketten viser bremsekammerstørrelsen, justeringsarmlengden og justeringstypen. Et merke som leser "ASA" eller "Auto Slack" er avgjørende. Hvis merket mangler – vanlig på eldre tilhengere – bruk de fysiske inspeksjonsmetodene ovenfor.

Identifisere en funksjonsfeil automatisk slakkjustering

Å identifisere en automatisk slakkjustering handler ikke bare om å skille den fra en manuell - det betyr også å gjenkjenne når den automatiske justeringen ikke klarer å gjøre jobben sin. En funksjonsfeil automatisk slakkjustering er en av de vanligste årsakene til brudd på bremser som ikke er i bruk i Nord-Amerika, og står for en betydelig andel av bremserelaterte henvisninger under CVSA-inspeksjonsblitzer.

Tegn på at den automatiske justeringen ikke er selvjusterende

• Pushrod slag overskrider den lovlige grensen ved 90 psi serviceapplikasjon — for et Type 30 standardkammer er denne grensen 2,0 tommer. Alt over det ved en brems som skulle automatisk justeres er en funksjonsfeilindikator.
• Slag er vokser gradvis over påfølgende inspeksjoner uten utskifting av fôr. En sunn automatisk justering holder slaglengden innenfor et jevnt område ettersom fôret slites ned - det tillater ikke gradvis drift.
• Justeringsanordningen strammer for mye etter bremsing, noe som får hjulet til å dra eller låse seg ved lav hastighet. Dette indikerer at sperrehaken skraller for aggressivt, vanligvis på grunn av en skadet eller slitt clutchfjær.
• Snekkegirbolten dreier fritt uten å gripe inn i utløseren — noe som betyr at den innvendige clutchen er utslitt og at justeringsanordningen effektivt oppfører seg som en manuell enhet som ikke holder posisjon.
• Visuelle bevis på sprukket eller ødelagt hus , bøyd arm eller en gaffeltapp med mer enn 1/8" sidespill - noen av disse gjør at justeringsanordningen ikke fungerer uavhengig av om selve clutchmekanismen er intakt.

FMCSA-forskrifter forbyr eksplisitt å kompensere for en sviktende automatisk slakkjustering gjennom manuell justering. Under 49 CFR 393,53(b) , hvis en automatisk justering krever gjentatte manuelle inngrep for å holde seg innenfor slaggrensene, må justeringen skiftes ut – ikke justeres på nytt. Dette er et samsvarsproblem, ikke bare en vedlikeholdspreferanse.

Automatisk slakkjusteringsarmlengde: Hvordan lese og bekrefte det

Armlengde er en kritisk spesifikasjon som er stemplet eller støpt på hver automatiske slakkjustering. Det måles fra senter av S-kamakselboringen til midten av gaffelstifthullet . Denne målingen bestemmer den mekaniske fordelen justeringen gir og må samsvare med kjøretøyets bremsespesifikasjon.

Vanlige armlengder i nordamerikanske flåter:

• 5,5 tommer — mest vanlig på styreaksler og noen lettere drivaksler
• 6,0 tommer — standard for de fleste tandemdrivaksler og tilhengeraksler
• 6,5 tommer - brukes på noen tungtransport- og spesialtilhengeraksler med større bremsekamre

Armlengden er vanligvis stemplet nær enden av gaffelhullet på armen som et tall som "5,5", "6" eller "6-1/2." På noen Meritor-enheter fremstår det som en hevet avstøpning i stedet for et stemplet nummer. Når du skifter ut en automatisk slakkjustering, må erstatningen samsvare nøyaktig med den originale armlengden - bruk av en 5,5-tommers arm hvor en 6-tommers var spesifisert reduserer bremsemomentet med ca. 8,3 % , som er en målbar og potensielt farlig reduksjon i stoppkraft.

Installasjonsorientering: Høyre- vs. Venstre-hånds automatiske slakkjusteringer

Automatiske slakkjusteringer er håndtert - noe som betyr at de er designet for enten venstre (fører) side eller høyre (passasjer) side av akselen. Installering av den feilhendte justeringen får den interne clutchen til å jobbe mot bremseretningen i stedet for med den, noe som resulterer i justeringen løsner i stedet for å strammes når bremsene aktiveres — en farlig feilmodus som kanskje ikke er umiddelbart åpenbar under en statisk inspeksjon.

Slik identifiserer du riktig hånd:

• Se etter en pil eller "R" / "L"-merking støpt eller stemplet på justeringshuset. Mange Haldex- og Meritor-justeringer markerer retningen på kamakselrotasjonen eller har eksplisitte venstre/høyre-betegnelser.
• Noen justeringer er det universell (ikke-hånd) — de jobber på begge sider. Disse identifiseres ved fravær av en L/R-merking og ved delnummerbeskrivelser som inkluderer "universell" eller "ikke-håndshendt".
• Når du er i tvil, sjekk OEM-bremsspesifikasjonen for akselen. Spesifikasjonen vil vise om en hånd- eller universaljustering er nødvendig, og hvis den leveres, hvilken side hvert delenummer gjelder for.

En feilhendt automatisk slakkjustering installert på et kjøretøy kan bestå en statisk inspeksjon fordi snekkegiret og huset ser riktige ut - feilen blir bare tydelig under dynamisk testing eller når slag måles etter gjentatte bremsepåføringer og viser seg å vokse i stedet for å holde seg konsekvent.

Automatisk slakkjusteringsidentifikasjon under en pre-tur- eller DOT-inspeksjon

Under en inspeksjon før turen eller en formell DOT-bremsesjekk, forventes det ikke at sjåfører og inspektører utfører en fullstendig mekanisk riving for å identifisere justeringstype. Imidlertid kan flere kontroller gjøres fra utsiden av hjulbrønnen som bekrefter at den automatiske slakkjusteringen er til stede og fungerer:

1. Visuell tilstedeværelsessjekk: Se gjennom hjulåpningen (eller bruk en lommelykt) for å finne justeringsarmen mellom luftkammerets skyvestang og S-kamakselen. Bekreft at du kan se et snekkegirhus med en synlig utløserkrage eller knapp - dette bekrefter at en automatisk enhet er installert.
2. Slagmåling: Med en hjelper som bruker 90 psi driftsbremsetrykk, mål skyvestangslaget med en linjal eller bremseslagsmåler. Sammenlign med grensen for din kammertype. Slag innenfor spesifikasjonen uten nylig manuell justering bekrefter at ASA fungerer.
3. Gratis slagsjekk: Med frigjorte bremser skal skyvestangen ha 5/8" til 3/4" av gratis reise før motstand merkes. Dette er gapet den automatiske justeringen opprettholder. For mye fritt slag (over 1 tomme) tyder på underjustering; ingen fritt slag antyder overstramming eller en fastklemt justeringsanordning.
4. Slagkonsistens etter påføring: Sett på og slipp bremsene 10 ganger, og mål deretter slaget på nytt. Hvis slaget endret seg betydelig - spesielt hvis det vokste - fungerer ikke den automatiske justeringen som den skal.

CVSA nivå 1-inspeksjoner inkluderer bremsejusteringskontroller på hver bremseposisjon. Inspektører måler påført slag og sammenligner det med kammertypegrenser. Et kjøretøy med 20 % eller mer av bremsene ute av justering står overfor en ordre som ikke er i bruk. På en standard 18-hjuls tilhenger med 10 driftsbremser betyr det kun 2 utjusterte bremser kan sette hele riggen ut av drift.

Ofte stilte spørsmål om å identifisere automatiske slakkjusteringer

Kan en automatisk slakkjustering se identisk ut med en manuell hvis utløserkragen mangler?

Det er usannsynlig, men mulig. Hvis en trekkkrage har brutt av eller blitt fjernet, er den underliggende sekskantbolten og snekkegirhuset fortsatt synlig - men bolten vil fortsatt motstå å dreie uten utløsermekanismen, fordi den interne clutchen er intakt. Skiftenøkkeltesten (å prøve å vri bolten mot klokken uten noen utløserhandling) vil fortsatt avsløre den som en automatisk enhet selv om selve kragen er skadet.

Finnes det automatiske slakkjusteringer for luftskivebremsesystemer?

Luftskivebremsesystemer bruker ikke en tradisjonell slakk justeringsarm i det hele tatt. De har en integrert justeringsmekanisme innebygd i kaliperkroppen. Disse systemene kompenserer automatisk for puteslitasje internt, men komponenten kalles ikke en slakkjustering - den kalles en puteslitasjejustering eller internjustering. Når du identifiserer bremsekomponenter på en skivebremseaksel, er fraværet av en ekstern justeringsarm i seg selv identifikatoren på at du har å gjøre med et skivesystem.

Hva om jeg finner en manuell slakkjustering på en lastebil etter 1994?

Dette er et samsvarsproblem. I henhold til FMCSA-forskrifter er det ulovlig å bruke en luftbremset CMV etter 1994 i mellomstatlig handel med en manuell slakkjustering installert. Kjøretøyet bør tas ut av drift til riktig automatisk justering er installert. Noen rammer fra før 1994 får nye karosserier eller førerhus, noe som skaper forvirring – bekreft alltid å bruke VIN-platens produksjonsdato i stedet for å anta basert på kjøretøyets ytre utseende.

Er det forskjell på en "selvjusterende" og en "automatisk" slakkjustering?

Nei – disse begrepene brukes om hverandre i bransjen. "Automatisk slakkjustering", "selvjusterende slakkjustering" og "ASA" refererer alle til samme kategori av enheter: en som opprettholder riktig bremsejustering automatisk gjennom en pal-og-skralle eller clutchmekanisme som aktiveres under bremspåføring og frigjøringssykluser.
