Hva er de 2 typene slakkjusteringer? Manuell vs automatisk

Det finnes to typer slakkjusteringer : manuelle slakkjusteringer og automatiske slakkjusteringer. Begge er mekaniske enheter som brukes i luftbremsesystemer på kommersielle lastebiler, tilhengere og busser for å opprettholde riktig avstand – kalt pushrod slag – mellom bremsekammeret og bremseskoene. Når gapet blir for stort på grunn av slitasje på belegget, synker bremseeffektiviteten farlig. Slakkjusteringer kompenserer for denne slitasjen og holder systemet i drift innenfor sikre grenser. Kjerneforskjellen mellom de to typene er enkel: manuelle slakkjusteringer krever at en tekniker fysisk justerer dem på en planlagt basis, mens automatiske slakkjusteringer justerer seg selv hver gang bremsene aktiveres.

Å forstå begge typer betyr noe om du er en flåtesjef, en kommersiell sjåfør, en bremsetekniker eller noen som studerer for en CDL. Føderale forskrifter i henhold til FMCSA 393.47 setter strenge grenser for bevegelse av skyvestangen, og sviktende inspeksjon på grunn av utjusterte bremser kan jorde et kjøretøy umiddelbart. Å vite hvordan hver type slakkjustering fungerer – og hva som kan gå galt med hver – holder kjøretøyene kompatible, trygge og på veien.

Manuelle slakkjusteringer : Hvordan de fungerer og når de brukes

Manuelle slakkjusteringer har vært en standardkomponent i luftbremsesystemer i flere tiår. De er en splinet, snekkegirmekanisme festet til bremsekamakselen. Når bremsekammerets skyvestang strekker seg og skyver den slakk justeringsarmen, roterer den S-kammen, som tvinger bremseskoene utover mot trommelen. Over tid, ettersom bremsebeleggmaterialet slites ned, må støtstangen bevege seg lenger for å oppnå samme kontakt. Den økte bevegelsen reduserer bremsekraften og responstiden.

For å rette opp dette må en tekniker med jevne mellomrom vri justeringsbolten - vanligvis en 9/16-tommers sekskantbeslag - på siden av slakkjusteringen. Ved å dreie den med klokken strammes justeringen, og reduserer effektivt avstanden som skyvestangen trenger å reise. FMCSA spesifiserer det fri slag bør være mellom 1/2 tomme og 3/4 tomme , og total skyvestangslag ved påføring må ikke overskride grensene definert av kammerstørrelse. For et Type 30-kammer, for eksempel, er maksimalt tillatt slaglengde 2 tommer.

Justeringsfrekvens og vedlikeholdskrav

Manuelle slakkjusteringer må vanligvis kontrolleres og justeres hver 10 000 til 15 000 miles under normale driftsforhold, eller oftere i miljøer med mye slitasje som konstruksjon eller fjellkjøring. Mange flåter inkluderer manuelle justeringskontroller i hver forebyggende vedlikeholdssyklus. Selve prosedyren tar bare noen få minutter per hjulende når den er utført riktig, men den krever at kjøretøyet er sikkert chocked, parkeringsbremsen løsnet, og teknikeren måler slag før og etter justering med en linjal eller målebånd.

En vanlig feil med manuelle slakkjusteringer er overstramming. Hvis justeringen er viklet for stramt, trekker bremsene seg, noe som forårsaker akselerert slitasje på belegget, varmeoppbygging og potensiell bremsesvikt. Slepende bremser kan øke trommeltemperaturen over 500 °F , som akselererer nedbrytningen av foringen betydelig. Teknikere er opplært til å rygge litt etter å ha brakt sko i kontakt, og skape riktig løpeklaring.

Hvor manuelle slakkjusteringer fortsatt finnes

Mens de fleste nye nyttekjøretøyer i Nord-Amerika har vært utstyrt med automatiske slakkjusteringer siden midten av 1990-tallet - hovedsakelig drevet av FMCSA-regelverket som trådte i kraft i 1994 for traktorer og 1995 for tilhengere - finnes fortsatt manuelle slakkjusteringer på:

• Eldre kjøretøy produsert før den automatiske justeringsmandatet
• Visse spesialtilhengere og terrengutstyr
• Noen internasjonale markeder hvor automatiske justeringer ennå ikke er påkrevd
• Erstatningsapplikasjoner hvor eier har valgt manuell fremfor automatisk

Manuelle slakkjusteringer er rimeligere på forhånd – vanligvis fra $15 til $40 per enhet – Det er derfor de forblir vanlige i budsjettbevisste operasjoner eller regioner med lavere regulatorisk tilsyn.

Automatiske slakkjusteringer : Selvjusterende mekanisme forklart

Automatiske slakkjusteringer - også kalt ASA-er eller auto slakkjusteringer - utfører den samme grunnleggende jobben som sine manuelle motstykker, men de inkluderer en intern clutch og aktuatormekanisme som automatisk korrigerer trykkstangslag under normale bremseanvendelser. Hver gang bremsene aktiveres og slippes helt, oppdager den interne sensormekanismen om slaget er innenfor akseptable grenser. Hvis slaget er for langt, roterer snekkegiret litt for å ta opp slakk.

Det mest brukte designprinsippet i automatiske slakkjusteringer innebærer en pal-og-skralle eller clutch-basert system koblet til en kontrollarm som registrerer rotasjonsvinkelen under bremsing. Når rotasjonen overskrider den forhåndsinnstilte terskelen – noe som indikerer at foringene er slitt og slaglengden har økt – fører den interne mekanismen frem snekkegiret med en brøkdel av en omdreining, og reduserer slaget tilbake til riktig område.

Typer av automatiske slakkjusteringsdesign

Innenfor kategorien automatiske slakkjusteringer er det to primære designtilnærminger som brukes av produsenter:

• Slagfølende (klaringsfølende) justeringer: Disse måler den faktiske bevegelsen til skyvestangen og justerer basert på om total slag overskrider en innebygd terskel. Merker som Haldex og Gunite bruker varianter av dette designet. De er svært pålitelige og mye brukt på tvers av nordamerikanske flåter.
• Vinkelfølende (momentfølende) justeringer: Disse overvåker rotasjonsvinkelen til bremsekamakselen under påføring. Hvis kammen roterer forbi en innstilt vinkel før sko-til-trommel-kontakt, kompenserer justeringsenheten. Bendix og noen Meritor-design har vinkelfølende logikk.

Begge designene oppnår samme mål, men bruker forskjellig intern logikk for å oppdage slitasje. Flåtemekanikere utvikler ofte preferanser basert på kjøretøyet som de betjener oftest, ettersom visse OEM-sammenkoblinger er optimalisert for spesifikke justeringsdesign.

Den kritiske feiloppfatningen om vedlikehold om automatiske slakkjusteringer

En av de farligste mytene innen vedlikehold av nyttekjøretøy er at automatiske slakkjusteringer ikke krever oppmerksomhet. Dette er feil og har bidratt til alvorlige bremserelaterte ulykker. FMCSA-data har vist at brudd på bremsejusteringer konsekvent rangerer blant de beste ute-av-driftsforholdene funnet under veikantinspeksjoner — selv på kjøretøy utstyrt med automatiske justeringsanordninger.

Hvis en automatisk slakkjustering blir funnet konsekvent ute av justering, er det et symptom på et underliggende problem, ikke et kalibreringsproblem. Vanlige grunnårsaker inkluderer:

• Slitte eller fastklemte interne clutchkomponenter inne i selve justeringen
• Løse eller manglende ankerstifter for kontrollarm
• Bremsekammer presset stangen binding eller går ikke helt tilbake
• Slitte kamakselbøssinger som forårsaker overdreven kambevegelse
• Sprukne eller ødelagte bremsesko som bøyer seg i stedet for å få fast kontakt

Teknikere blir bedt om å aldri manuelt tilbakejustere en automatisk slakkjustering som en løsning for kroniske tilstander uten justering. Å gjøre det maskerer midlertidig et mekanisk problem som vil komme tilbake og forverres over tid. Det riktige svaret er å identifisere og reparere årsaken.

Manuelle vs automatiske slakkjusteringer: Sammenligning side om side

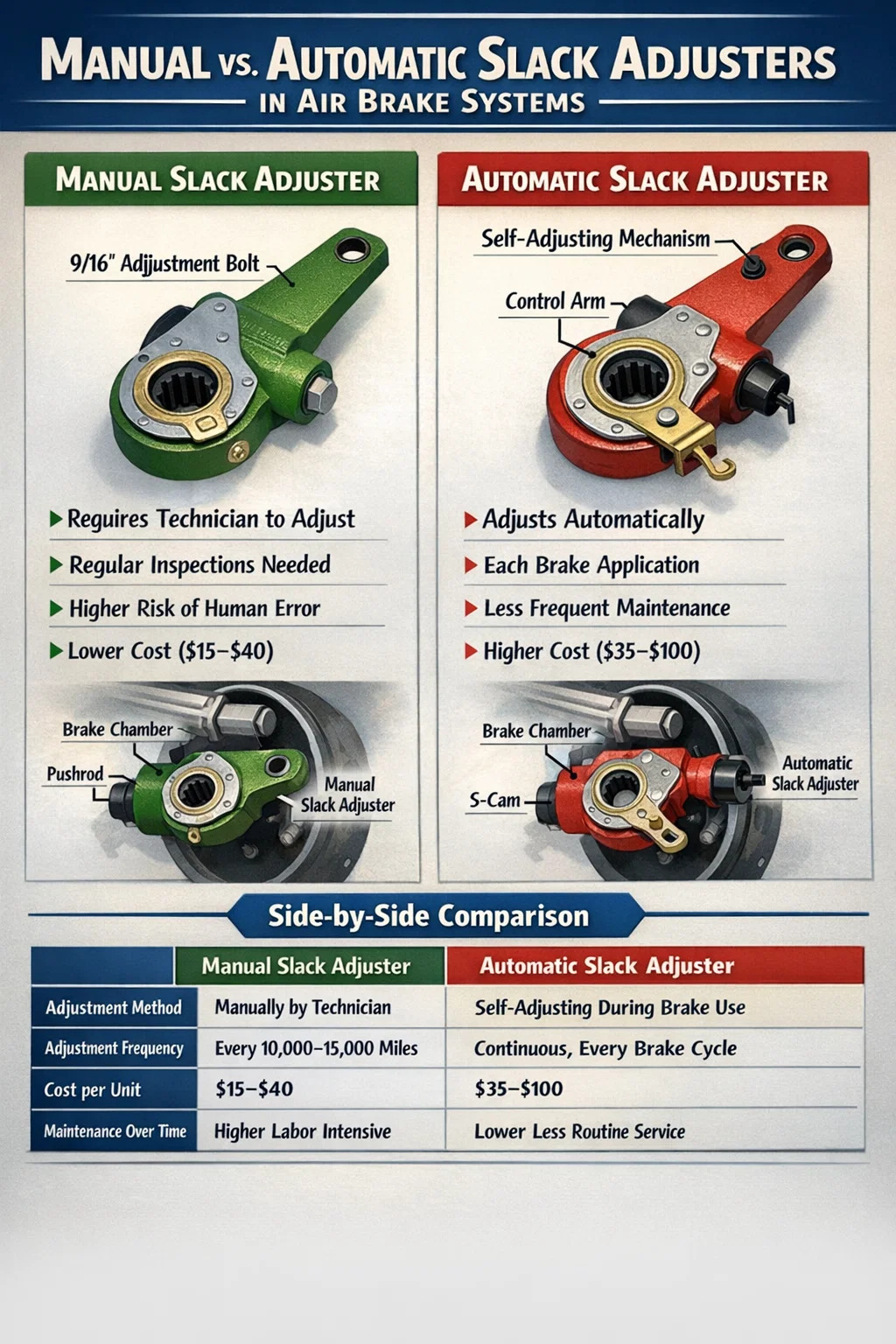

Tabellen nedenfor oppsummerer de viktigste forskjellene mellom manuelle og automatiske slakkjusteringer på tvers av de viktigste ytelses- og vedlikeholdskategoriene:

Hvordan Slack Adjusters passer inn i det bredere luftbremsesystemet

For fullt ut å forstå hvorfor slakkjusteringer betyr noe, hjelper det å vite deres nøyaktige posisjon i luftbremsesystemet. Når en sjåfør trykker på bremsepedalen på et kjøretøy med et S-cam trommelbremsesystem, strømmer komprimert luft inn i bremsekammeret. Inne i kammeret skyver en membran mot en metallplate, som strekker skyvestangen utover. Den skyvestangen er koblet til den ene enden av slakk justeringsarmen. Når skyvestangen strekker seg, roterer den slakkjusteringen, som snur S-kammen gjennom en splinet aksel. S-cam skyver bremseskoene utover mot innsiden av bremsetrommelen.

Slakkjusteringen fungerer effektivt som en spak mellom bremsekammeret og kamakselen. Dens lengde - vanligvis 5,5 tommer eller 6,5 tommer for standardapplikasjoner – påvirker direkte den mekaniske fordelen som brukes på kammen. En lengre arm øker dreiemomentet, men reduserer forholdet mellom slag og rotasjon. Å matche den riktige slakkjusteringslengden til kammerstørrelsen og kamtimingen er avgjørende for optimal bremseytelse og er spesifisert i hvert kjøretøys bremsespesifikasjonsark.

Slakkjusteringsposisjon og vinkel i hvile

Når bremsene er helt løsnet og systemet er i ro, bør slakkjusteringsarmen plasseres omtrent vinkelrett på skyvestangen – og danner nær en 90-graders vinkel. Denne geometrien maksimerer den mekaniske effektiviteten når bremsene aktiveres. Hvis armen er i en vesentlig annen vinkel i hvile, indikerer det enten feil installasjon eller for stort slag, som begge reduserer bremsekraften. Under en inspeksjon før turen kan en sjåfør visuelt identifisere en alvorlig feiljustert slakkjustering, noe som er en grunn til at CDL-trening inkluderer grunnleggende inspeksjon av bremsesystemet.

Inspeksjonsprosedyrer for begge typer slakkjustere

Uavhengig av hvilken type som er installert, er slakkjusteringsinspeksjon en obligatorisk del av sikkerhetskravene for nyttekjøretøyer. Her er en praktisk oversikt over inspeksjonsprosessen brukt av trente bremseteknikere:

1. Blokker alle hjul og slipp alle fjærbremser slik at fundamentbremsene er helt løsnet.
2. Merk skyvestangen på punktet der den kommer ut av bremsekammeret med et stykke kritt eller en markør.
3. Få en assistent til å bruke omtrent 90 PSI bremsetrykk og hold det stødig.
4. Mål avstanden støtstangen reiste fra den merkede posisjonen til den nye posisjonen under trykk.
5. Sammenlign denne målingen med FMCSA-tabellen for maksimal slaglengde for kammertypen som er installert.
6. Hvis slag er på eller nær grensen, juster en manuell slakkjustering eller undersøk rotårsaken på en automatisk.

I tillegg vil teknikere manuelt skyve og dra på den slakk justeringsarmen med bremsene frigjort. Mer enn 1 tomme fri bevegelse indikerer slitte kamakselbøssinger eller løse fundamentkomponenter som vil påvirke justeringsytelsen uavhengig av type.

FMCSA Pushrod Stroke Limits etter kammerstørrelse

Følgende er maksimalt tillatte slag for vanlige bremsekammertyper i henhold til FMCSA-forskrifter:

Vanlige feilmoduser og advarselsskilt for hver type

Begge typer slakkjusteringer kan svikte, og begge typer feil kan føre til brudd på kjøretøyet som ikke er i bruk eller, mer kritisk, bremsesvikt på veien. Å gjenkjenne advarselsskiltene tidlig forhindrer kostbare havarier og holder kjøretøyene kompatible.

Feiltegn for manuell slakkjustering

• For stort trykkstangslag ved inspeksjon: Det mest åpenbare tegnet på at justering ikke er utført i henhold til tidsplanen eller ble gjort feil.
• Fastsatt justeringsbolt: Korrosjon eller forurensning kan fryse snekkegiret, noe som gjør justering umulig uten komponentutskifting.
• Sprukket eller bøyd justeringskropp: Fysisk skade fra veiavfall eller feil verktøy under justering.
• Slitte splines på kamakselforbindelsen: Får justeringen til å skli i stedet for å rotere kammen, noe som resulterer i fullstendig bremsesvikt i den hjulenden.
• Drabremser etter justering: Indikerer overstramming; justeringen ble viklet forbi riktig løpeklaring.

Automatisk slakkjusteringsfeil

• Gjentatte ut-av-justering-funn: Som nevnt peker dette på en mislykket intern mekanisme eller et problem med tilkoblet komponent.
• Overjustering (bremsene drar kontinuerlig): Kan skje hvis den interne clutchen sitter fast i justeringsposisjonen, noe som får den til å strammes ved hver bremsing på ubestemt tid.
• Styrearm mangler eller er skadet: Kontrollarmen forankrer justeringskroppen mot rotasjon, som er det som skaper den relative bevegelsen som driver justeringen. En manglende arm betyr at ingen selvjustering skjer.
• Inntrenging av vann eller forurensning: Beslaglagte interne komponenter på grunn av fuktinfiltrasjon, spesielt i regioner med betydelige sesongmessige temperatursvingninger.
• Feil erstatningsenhet installert: Bruk av feil slagfølende terskel eller feil armlengde for applikasjonen kan forårsake kronisk feiljustering som ser ut som mekanisk feil.

Velge riktig slakkjustering for en spesifikk applikasjon

Når du bytter ut en slakkjustering – enten på en styreaksel, drivaksel eller tilhenger – må flere spesifikasjonsvariabler tilpasses nøyaktig til det eksisterende bremsesystemet. Installering av en fysisk kompatibel justering med feil intern kalibrering eller armlengde kan føre til umiddelbar bremseubalanse.

Viktige utvalgskriterier inkluderer:

• Armlengde: Målt fra midten av kamakselboringen til midten av gaffelhullet. Vanlige størrelser er 5,5 og 6,5 tommer. Bruk av feil lengde endrer dreiemomentet på kammen og endrer det effektive slagforholdet.
• Splineantall og størrelse: Må matche kamakselen nøyaktig. Vanlige konfigurasjoner er 28-spline og 10-spline design avhengig av akselprodusenten.
• Rotasjonsretning: Slakkjusteringer er tilgjengelige - høyre og venstre versjoner finnes for hver side av akselen. Installering av feil hånd får justeringsanordningen til å jobbe mot bremsene i stedet for med dem.
• Gaffelstiftens diameter og hullstørrelse: Må justeres nøyaktig med skyvestangen. Standardstørrelser er 3/4 tomme og 1 tomme.
• Slaginnstilling for automatiske justeringer: Automatiske justeringer er kalibrert for spesifikke kammertyper. Bruk av en Type 30-kalibrert justering på et Type 20-kammer resulterer i kroniske små overslag som regulatoren kontinuerlig vil prøve å korrigere, og akselererer intern slitasje.

Store produsenter av slakkjusteringer, inkludert Haldex, Bendix, Meritor og Gunite, publiserer alle detaljerte kryssreferanser og bruksveiledninger. Bekreft alltid delenumre mot kjøretøyets bremsespesifikasjonsark eller OEM-dokumentasjon før installasjon.

Regulatorisk bakgrunn og industriskifte mot automatiske justeringer

Bransjeskiftet bort fra manuelle slakkjusteringer i USA ble først og fremst drevet av data som viste at bremsejustering var en av de ledende medvirkende faktorene i tunge lastebilulykker. Studier utført på slutten av 1980-tallet og begynnelsen av 1990-tallet fant at en betydelig prosentandel av lastebiler som ble inspisert ved veikanten hadde minst én bremse ute av justering, med feil vedlikehold av manuell justering som den dominerende årsaken.

FMCSAs forgjenger, Federal Highway Administration (FHWA), introduserte mandatet for automatisk slakkjustering gjennom 49 CFR Part 393. Lastebiler produsert 20. oktober 1994 eller senere må være utstyrt med automatiske slakkjusteringer på alle bremseposisjoner. Tilhengere produsert 20. oktober 1995 eller senere møter det samme kravet. Denne forskriften var en del av en bredere forbedringspakke for bremsesikkerhet som også tok for seg kravene til bremsesystemets stopplengde.

Canada fulgte med lignende krav gjennom Transport Canada-forskrifter, og mange andre jurisdiksjoner har vedtatt tilsvarende standarder. Resultatet har vært en målbar forbedring i overholdelsesraten for bremsejusteringer under inspeksjoner ved veikanten, selv om overtredelser fortsatt er vanlige nok til at bremsejustering fortsetter å generere en stor andel av utestående bestillinger under operasjoner som Commercial Vehicle Safety Alliances (CVSA) årlige Roadcheck-inspeksjoner.

Til tross for reguleringspresset, er det verdt å merke seg det automatiske slakkjusteringer eliminerer ikke behovet for inspeksjoner av bremsesystemet – de flytter rett og slett teknikerens fokus fra rutinemessig justering til undersøkelse av rotårsaker og vedlikehold av fundamentbremskomponenter.

Smørekrav og levetid for slakkjustere

Både manuelle og automatiske slakkjusteringer krever riktig smøring for å fungere korrekt og oppnå sin nominelle levetid. De fleste moderne slakkjusteringer er utstyrt med smørenipler og bør smøres ved hvert forebyggende vedlikeholdsintervall - vanligvis hver 25 000 miles eller som spesifisert av produsenten, avhengig av hva som kommer først.

Riktig fetttype er viktig. De fleste produsenter spesifiserer et NLGI #2 litiumkompleksfett vurdert for høytemperatur- og vannbestandige applikasjoner. Bruk av standard chassisfett eller blanding av fetttyper kan føre til utilstrekkelig smøring ved høye driftstemperaturer eller akselerert korrosjon av interne komponenter.

Med riktig vedlikehold bør en kvalitetsautomatisk slakkjustering levere en levetid på 500 000 miles eller mer på line-haul-applikasjoner. Yrkesmessige applikasjoner som involverer hyppig, tung bremsebruk - for eksempel søppelinnsamling, levering av ferdigbetong eller dumpere som kjører i kupert terreng - ser vanligvis kortere serviceintervaller, som noen ganger krever utskifting på 150 000 til 250 000 miles. Manuelle slakkjusteringer, som er enklere enheter, kan ofte vare hele levetiden til bremsekomponentene de betjener, forutsatt at justeringsbolten aldri blir grepet.

Forurensning fra bremsestøv, veisalt og vann er den primære fienden til slakkjusteringens lang levetid. Hjulendeområdene bør rengjøres og inspiseres hver gang bremsene utføres på service, og smøresko eller deksler bør kontrolleres for sprekker som gjør at forurensninger kan komme inn i justeringshuset.

Ofte stilte spørsmål om Slack Adjuster-typer

Kan du erstatte en manuell slakkjustering med en automatisk?

Ja, og det er generelt en anbefalt oppgradering ved vedlikehold av eldre kjøretøy. Erstatningen må bruke riktig armlengde, splinetall og rotasjonsretning for den spesifikke akselen. Styrearmens forankringspunkt for den automatiske justeringen må også monteres riktig, da denne komponenten ofte mangler på aksler som tidligere brukte manuell justering.

Kan du justere en automatisk slakkjustering manuelt?

Automatiske slakkjusteringer har en ekstern sekskantbeslag som kan brukes til manuell justering, men dette bør kun gjøres under første installasjon eller som et midlertidig tiltak for å verifisere systemfunksjonen. Rutinemessig rygging eller fremføring av en automatisk justering for hånd er et tegn på at noe annet i bremsesystemet må repareres. Det er ikke en vedlikeholdspraksis – det er et diagnostisk flagg.

Bruker skivebremser på nyttekjøretøyer slakkjusteringer?

Luftskivebremser, som blir stadig mer vanlig på styreaksler og drivaksler i Nord-Amerika, bruker ikke tradisjonelle S-cam slakkjusteringer. De bruker en integrert justeringsmekanisme innebygd i kaliperenheten. Imidlertid gjelder forskriftskravet for å opprettholde riktig bremsejustering fortsatt, og den automatiske justeringsfunksjonen innebygd i skivebremsekaliperen tjener samme formål som en slakkjustering på et trommelbremsesystem.

Hva skjer hvis en slakkjustering er installert bakover?

Installering av en slakk justering med feil hånd (venstre i stedet for høyre eller omvendt) fører til at justeringen trekker kammen i feil retning når bremser aktiveres. Resultatet er liten eller ingen bremsekraft ved den hjulenden, og i tilfellet med en automatisk justering, vil selvjusteringsmekanismen fungere i revers – gradvis løsne i stedet for å stramme. Dette er en alvorlig sikkerhetsrisiko og vil bli oppdaget umiddelbart under en riktig bremseslagkontroll etter installasjon.
